Compact Element Numbers







Arrange unused element numbers and renumber all or certain elements in the order of priority of the GCS directions.







From the Main Menu select Model > Elements > Compact Numbers.



Select Geometry > Elements > Compact Numbers in the Menu tab of the Tree Menu.



Click 12-CEN-1.jpg Compact Element Numbers in the Icon Menu.



Shortcut key: [Alt]+0

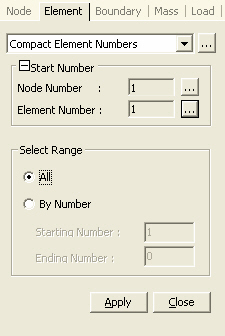

Click 00-Point.jpg to the right of Compact Element Numbers : Display the Element Table

00-Check.jpg Start Node Number



Not applicable for this command.



00-Check.jpg Start Element Number



Not applicable for this command.



00-Check.jpg Select Range



Assign the range of element numbers to renumber in the order of priority.



All: All elements are targeted



By Number: A particular range of element numbers is targeted



Starting Number: Starting number of the range



Ending Number: Last number of the range
