[Home] Tab > [Setting] > [Design Settings]

Work Tree [Model] Tab > [Project Setting] > [Design Settings] > Right-Click > [Modify]

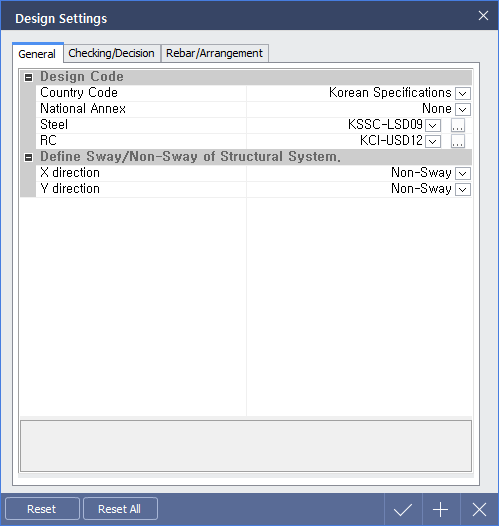

< Design Settings 대화상자 - General 탭 >

General 탭

Design Code

부재의 단면설계, 또는 강도검증 수행 시 적용할 설계기준을 선택합니다.
버튼 클릭 시 호출되는 대화상자에서 기준 별 세부항목을 설정할 수 있습니다.

세부항목 1 : Steel Design Parameter

세부항목 2 : Concrete Design Parameter

Define Sway/Non-Sway of Structural System

압축재의 확대 휨모멘트를 계산하기 위한 구조물의 횡구속 여부를 선택합니다.

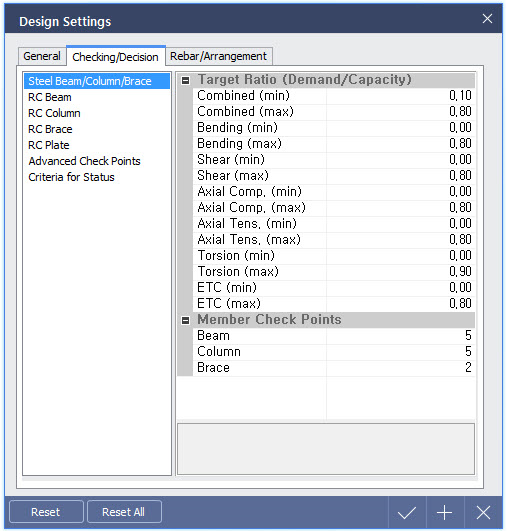

< Design Settings 대화상자 - Checking/Decision 탭 >

< Design Settings 대화상자 - Checking/Decision 탭 >

Checking/Decision 탭

Steel Beam/Column/Brace, RC Beam/Column/Brace 공통사항

Target Ratio (Demand/Capacity)

부재 종류와 부재력 종류별 목표 설계강도비를 설정합니다.

Member Check Points

해석 요소에서 부재력을 읽어올 지점의 개수를 설정합니다.

설정한 개수만큼 해석요소를 등분하여 부재력을 확인할 수 있습니다.

RC Plate 선택 시

Design Member Force > Calculation Method

설계부재력으로 사용할 부재력 계산방법을 결정합니다.

Element Max

절점에서의 결과값 중 최대값을 설계부재력으로 사용

Element Center

Center의 결과값을 설계부재력으로 사용

Nodal Average

인접한 요소의 절점 결과값을 평균한 값 중 최대값을 설계부재력으로 사용

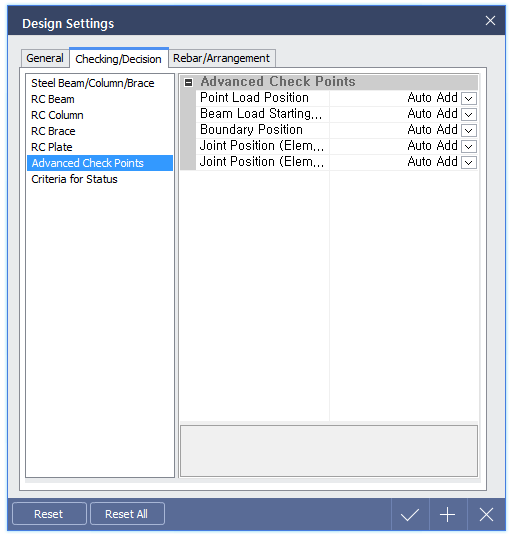

Advanced Check Points 선택 시

각 부재 Type별로 설정된 Member Check Points 이외에 추가적으로 설계 부재력으로 사용할 값을 읽어오는 옵션입니다.

Point Load Position

집중하중이 떨어지는 위치를 추가 Check Point로 사용

Beam Load Starting/Ending Position

Beam Load가 시작하거나 끝나는 위치를 추가 Check Point로 사용

Boundary Position

부재 내부에 지점조건이 들어간 경우, 지점의 위치를 추가 Check Point로 사용

Joint Position (Element End)

다른 부재와 만나는 위치를 Check Point로 사용

Joint Position (Element Center)

다른 부재와의 접합으로 인해 생기는 Element의 가운데 위치를 Check Point

로 사용

Criteria for Status 선택 시

   부재 Type별, 부재력 종류별로 설정한 목표 강도비의 Status를 결과에 포함할 것인지의 여부를 결정합니다.

Critical

강도비 결과가 목표 강도비를 초과하고, 1.00 이하일 때 Critical로 표기합니다.

Not Decide로 설정하면 Critical 대신 OK로 표기합니다.

Need Check

강도비 결과가 0.00 이상, 목표 강도비 이하일 때 Need Check로 표기합니다.

Not Decide로 설정하면 Need Check 대신 OK로 표기합니다.

Shear Failure

전단파괴가 발생한 부재는 NG대신 Shear Failure로 표기합니다.

Not Decide로 설정하면 Shear Failure 대신 NG로 표기합니다.

Color of Status

트리메뉴의 Design Result > Total Result > Status에서 부재 설계 결과를

Status별 Color별로 확인합니다. Color는 자유롭게 변경 가능합니다.

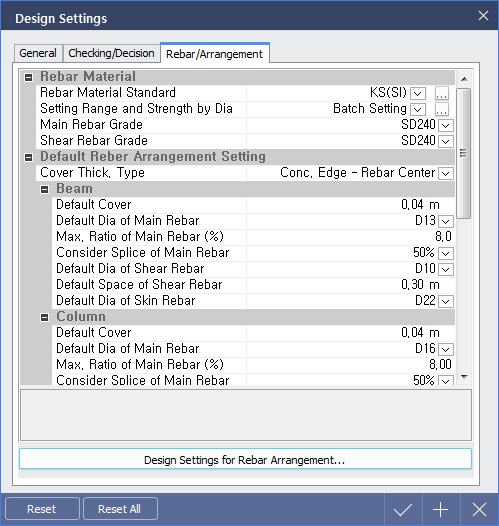

< Design Settings 대화상자 - Rebar/Arrangement 탭 >

Rebar/Arrangement 탭

RC 부재의 배근 산정에 사용할 철근의 종류와 직경, 배근 간격, 피복두께 등을

설정할 수 있습니다.

Rebar Material

Rebar Material Standard

철근 DB의 기준 지정. 버튼을 눌러 철근의 직경과 면적, 단위중량, 강도를 확인할 수 있습니다.

Setting Range and Strength by Dia

철근 직경 별로 강도를 일괄 적용할 것인지(Batch Setting), 서로 다른 강도를

적용할 것인지(Individual Setting)의 여부를 선택합니다. 버튼을 눌러 철근 직경별 강도를 확인하거나 부재 종류별로 철근 산정에 사용할 철근 종류를 선택할 수 있습니다.

Default Rebar Arrangement Setting

Cover Thick. Type

피복두께의 계산 방법을 결정합니다.

Clear Cover

콘크리트 표면부터 철근 표면까지의 길이를 피복두께로 고려

Conc. Edge ~ Rebar Center

콘크리트 표면부터 철근 중심까지의 길이를 피복두께로 고려

Beam, Column, Brace, Plate 공통사항

Default Cover

공통으로 적용되는 피복 두께

Default Dia of Main Rebar

배근 산정에 사용할 철근의 초기값 설정

Max. Ratio of Main Rebar (%)

최대 철근비

Consider Splice of Main Rebar

주철근의 이음길이를 고려할 것인지에 대한 여부

Not Considered

주철근 이음을 고려하지 않고 최대 철근비를 모두 배치 가능하도록 검토합니다.

50%

주철근 이음을 한 곳에서 50%만 한다고 가정하여 배치 가능한 철근을 산정합니다.

100%

주철근 이음을 한 곳에서 100% 한다고 가정하여 배치 가능한 철근을 산정합니다.

Default Dia of Shear Rebar

전단철근(보의 Stirrup, 기둥의 Hoop/Tie)의 직경 초기 설정

Default Space of Shear Rebar

전단철근(보의 Stirrup, 기둥의 Hoop/Tie)의 간격 초기 설정

Beam

Default Space of Skin Rebar

표피철근에 사용할 철근의 직경 초기 설정

Plate

Shear Rebar Design

Plate 부재의 배근 산정시 전단철근 고려 여부를 선택합니다.

Considered : 전단철근을 산정함

Not Considered : 전단철근을 산정하지 않음

Design Settings for Rebar Arrangement

부재 종류별 단면 치수에 따라 배근 산정에 사용할 철근의 직경과 간격, 단수를

설정할 수 있습니다.

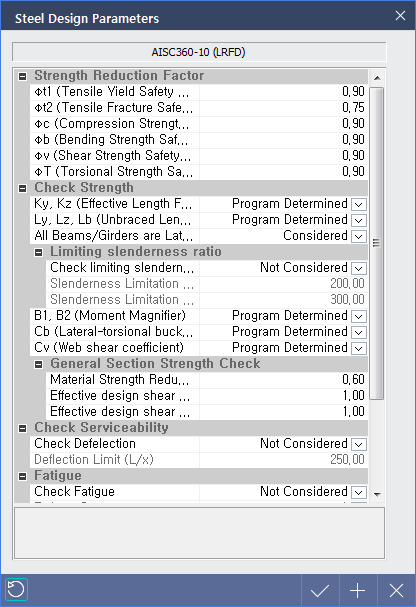

< Steel Design Parameters 대화상자 >

Steel Design Parameters

철골부재 설계에 적용되는 변수들을 설정합니다.

KSSC-LSD09, AISC 360-10(LRFD), AISC 360-05(LRFD)

Strength Reduction Factor

강도 저감계수를 입력합니다.

Φt1 (Tensile Yield Safety Factor)

인장항복 저감계수, 총단면이 항복하는 경우의 저감계수

Φt2 (Tensile Fracture Safety Factor)

인장파단 저감계수, 순단면이 인장파괴 하는 경우의 저감계수

Φc (Compression Strength Safety Factor) : 압축강도 저감계수

Φb (Bending Strength Safety Factor) : 휨강도 저감계수

Φv (Shear Strength Safety Factor) : 전단강도 저감계수

ΦT (Torsional Strength Safety Factor) : 비틀림 저감계수

AISC360-10 (ASD), AISC360-05 (ASD)

Safety Factor

안전계수를 입력합니다.

Ωt1 (Tensile Yield Safety Factor) : 인장항복 안전계수

Ωt2 (Tensile Fracture Safety Factor) : 인장파단 안전계수

Ωc (Compression Strength Safety Factor) : 압축강도 안전계수

Ωb (Bending Strength Safety Factor) : 휨강도 안전계수

Ωv (Shear Strength Safety Factor) : 전단강도 안전계수

ΩT (Torsional Strength Safety Factor) : 비틀림 안전계수

EN 1992-1-1-2004

Partial Factor

부분계수를 입력합니다.

γm0 : 단면의 극한값 선정에 사용되는 부분계수

γm1  : 부재의 불안전성 검토에 사용되는 부분계수

γm2  : 인장 파단이 발생하는 단면의 극한저항값 산정에 사용되는 부분계수

BS 5950-1-1990

Partial Factor

부분계수를 입력합니다.

γm1 (Partial Factor for Material Strength) : 재료 강도에 대한 부분계수

γm2 (Partial Factor for Manufacturing Error) : 제작 오류에 대한 부분계수

Check Strength

Ky, Kz (Effective Length Factor)

유효좌굴길이계수의 산정 방법을 선택합니다.

Program Determined : 인접 부재를 통해 자동 계산합니다.

User Defined : 사용자가 입력한 값을 적용합니다.

Ly, Lz, Lb (Unbraced Length Factor)

비지지길이의 산정 방법을 선택합니다.
- Ly : 부재 강축에 대한 비지지길이
- Lz : 부재 약축에 대한 비지지길이
- Lb : 휨모멘트 검토시에 적용되는 횡지지길이

Program Determined : 인접 부재를 통해 자동 계산합니다.

User Defined : 사용자가 입력한 값을 적용합니다.

All Beams/Girders are Laterally Braced

보의 횡구속 고려 여부를 선택합니다.

Consider : 보의 횡방향 변형을 가새나 슬래브가 구속한다고 가정합니다.

Not Considered : 보의 횡좌굴을 고려하여 설계합니다.

Limiting slenderness Ratio

Check limiting slenderness ratio : 한계세장비 검토 여부

Consider : 한계세장비를 검토하여 설계 결과에 포함합니다.

Not Considered : 한계세장비를 검토하지 않습니다.

Slenderness Limitation of Compressive Members : 압축부재 한계세장비

Slenderness Limitation of Tensile Members : 인장부재 한계세장비

B1, B2 (Moment Magnifier)

압축 장주의 확대 휨모멘트를 계산할 때 필요한 모멘트확대계수의 산정 방법을 선택합니다.

Program Determined : 프로그램에서 자동 계산한 값을 적용합니다.

User Defined : 사용자가 직접 입력한 값을 적용합니다.

Cb (Lateral-torsional buckling modification factor

횡좌굴모멘트수정계수의 산정 방법을 선택합니다.

Program Determined : 프로그램에서 자동 계산한 값을 적용합니다.

User Defined : 사용자가 직접 입력한 값을 적용합니다.

Cv (Web shear coefficient)

웨브전단계수의 산정 방법을 선택합니다.

Program Determined : 프로그램에서 자동 계산한 값을 적용합니다.

User Defined : 사용자가 직접 입력한 값을 적용합니다.

General Section Strength Check

단면의 형상이 단일 형강이 아닌 조립재나 임의형상인 경우, 강도를 저감하여

강도계산에 반영할 수 있습니다.

Material Strength Reduction Factor

압축, 인장, 휨강도에 대한 저감 계수를 일괄 반영

Effective design shear area reduction factor (y-dir)

y방향 전단면적 감소 계수

Effective design shear area reduction factor (z-dir)

z방향 전단면적 감소 계수

Check Serviceability

Check Deflection

부재의 변위를 설계결과에 포함할지의 여부를 선택합니다.

Consider : 부재의 변위를 설계결과에 포함합니다.

Not Considered : 부재의 변위를 검토하지 않습니다.

Deflection Limit (L/x)

변위 검토의 기준값(부재 길이 / 상대변위)을 입력합니다.

Fatigue

Check Fatigue

부재의 피로를 설계결과에 포함할지의 여부를 선택합니다.

Consider : 부재의 피로를 설계결과에 포함합니다.

Not Considered : 부재의 피로를 검토하지 않습니다.

Fatigue Category

피로 검토 카테고리를 설정합니다.(AISC 360-10, AISC 360-05, AISC-ASD89)

A : C_f=250x10⁸, F_th=165MPa 에 해당하는 단면

B : C_f=120x10⁸, F_th=110MPa 에 해당하는 단면

C : C_f=44X10⁸, F_th=69MPa 에 해당하는 단면

Number of Fluctuation : 변동횟수를 입력합니다.

Seismic Design

Seismic Design

내진설계를 위한 특별규정의 적용 여부를 선택합니다.

Consider : 내진설계 특별규정 사항을 설계시에 고려합니다.

Not Considered : 내진설계 특별규정 사항을 고려하지 않습니다.

Seismic Force Resisting System

지진력 저항시스템을 선택합니다.

Special Moment Frames : 철골 특수모멘트골조

Intermediate Moment Frames : 철골 중간모멘트골조

Ordinary Moment Frames : 철골 보통모멘트골조

Special Truss Moment Frames : 특수 트러스 모멘트 프레임

Ordinary Concentrically Braced Frames : 보통중심가새골조

Eccentrically Braced Frames : 편심가새골조

Buckling-Restrained Braced Frames : 좌굴방지 가새골조

Special Plate Shear Walls : 특수강판전단벽

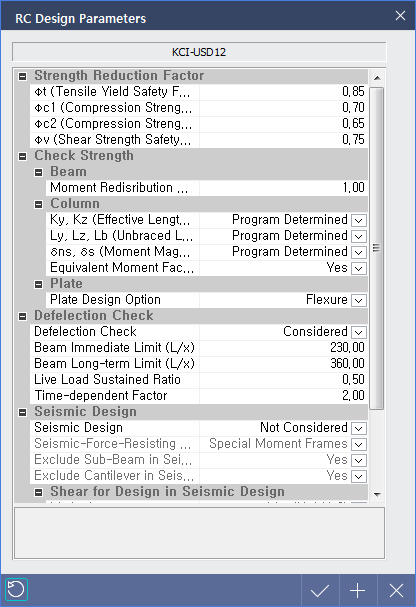

< RC Design Parameters 대화상자 >

RC Design Parameters

콘크리트부재 설계에 적용되는 변수들을 설정합니다.

ACI 318-11, ACI 318-08, KCI-USD12, KCI-USD07

Strength Reduction Factor

강도 저감계수를 입력합니다.

Φt (Tensile Yield Safety Factor) : 인장강도 저감계수

Φc1 (Compression Strength Safety Factor) : 압축강도 저감계수

Φc2 (Compression Strength Safety Factor) : 압축강도 저감계수

Φv (Shear Strength Safety Factor) : 전단강도 저감계수

ACI 318-05, ACI 318-02, ACI 318-99, ACI 318-95, ACI 318-89, KCI-USD03,

KCI-USD99

Strength Reduction Factor

강도 저감계수를 입력합니다.

Φb (Bending Strength Safety Factor) : 휨강도 저감계수

Φt (Tensile Yield Safety Factor) : 인장강도 저감계수

Φc1 (Compression Strength Safety Factor) : 압축강도 저감계수

Φc2 (Compression Strength Safety Factor) : 압축강도 저감계수

Φv (Shear Strength Safety Factor) : 전단강도 저감계수

EN 1992-1-2004, EN 1992-1-1992

Partial Factor

부분계수를 입력합니다.

γc (Fundamental) : 콘크리트의 장기하중에 대한 부분계수

γc (Accidental (except Earthquake))

콘크리트의 단기하중에 대한 부분계수 (지진 제외)

γs (Fundamental) : 철근 및 프리스트레싱 텐던의 장기하중에 대한 부분계수

γs (Accidental (except Earthquake))

철근 및 프리스트레싱 텐던의 단기하중에 대한 부분계수

αcc : 장기하중 효과 계수

BS 8110-1997

Partial Factor

부분계수를 입력합니다.

γc (Fundamental) : 콘크리트의 장기하중에 대한 부분계수

γc (Accidental (except Earthquake))

Check Strength

Beam

Moment Redistribution Factor : 모멘트 재분배 계수

Column

Ky, Kz (Effective Length Factor)

유효좌굴길이계수의 산정 방법을 선택합니다.

Program Determined : 인접 부재를 통해 자동 계산합니다.

User Defined : 사용자가 입력한 값을 적용합니다.

Ly, Lz, Lb (Unbraced Length Factor)

비지지길이의 산정 방법을 선택합니다.
- Ly : 부재 강축에 대한 비지지길이
- Lz : 부재 약축에 대한 비지지길이
- Lb : 휨모멘트 검토시에 적용되는 횡지지길이

Program Determined : 인접 부재를 통해 자동 계산합니다.

User Defined : 사용자가 입력한 값을 적용합니다.

δns, δs (Moment Magnifier)

압축 장주의 확대 휨모멘트를 계산할 때 필요한 모멘트확대계수

Program Determined

횡구속 골조일 경우 프로그램에서 자동 계산하며, 내부적으로 세장비를

검토하여 압축재가 장주일 경우에만 설계부재력에 모멘트확대계수를

반영합니다. 비횡구속 골조일 경우에는 1.0으로 설정되며 자동 계산되지

않습니다.

User Defined : 사용자가 입력한 값을 적용합니다.

Equivalent Moment Factor : 등가모멘트조정계수

축력과 휨모멘트가 동시에 작용하는 보-기둥(Beam-Column) 부재의

조합응력비, 또는 소요휨강도 계산시 필요한 모멘트확대계수의 조정계수인

등가모멘트수정계수의 적용 여부를 선택합니다.

Yes : 프로그램에서 자동 계산된 값을 적용합니다.

No : 등가모멘트조정계수를 적용하지 않습니다.

Slenderness Limitation

EN 1992 의 5.8.3.1항에 따라 세장비 한계값을 검토하여 압축재의

2차효과를 무시할 수 있습니다. A, B, C는 세장비 한계값 검토시 사용되는

변수입니다.

Plate

Plate Design Option

Flexure

판부재에 작용하는 축력은 무시하고 휨응력으로만 설계합니다.

Axial + Flexure

판부재에 작용하는 축력과 휨모멘트를 동시에 고려하며 설계시

PM상관곡선에 의한 강도로 계산합니다.
