General Function

공간상의 위치에 따른 값의 변화를 함수로 정의합니다.



▒ 기능실행

신규

메인 메뉴 [Home] 탭 > [Define] 패널 > [General Function]

워크 트리 [Analysis] 탭 > [Function] > 마우스 오른쪽 버튼 클릭 > [Add General Function]

워크 트리 [Analysis] 탭 > [Function] > [General Function] > 마우스 오른쪽 버튼 클릭 > [Add]

수정

워크 트리 [Analysis] 탭 > [Function] > [General Function] > [리스트] > 마우스 오른쪽 버튼 클릭 > [Modify]

삭제

워크 트리 [Analysis] 탭 > [Function] > [General Function] > [리스트] > 마우스 오른쪽 버튼 클릭 > [Delete]



▒ 상세설명

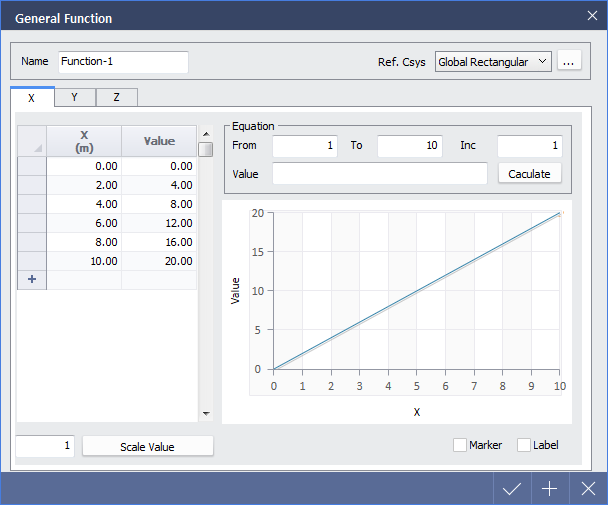

< General Function 대화상자 >

Table

참조좌표계에 따른 독립변수(X,Y,Z 또는 R,TH,Z)의 위치 별 값을 입력합니다.

미리 만들어 놓은 데이터를 액셀로부터 복사하여 붙여넣기 할 수 있습니다.

: 클릭 시 입력한 값과 곱해져서 테이블의 Value 값이 증감됩니다.

Equation

값을 직접 입력하지 않고 방정식을 이용하여 자동으로 입력할 수 있습니다.

From : 독립변수의 시작 값

To : 독립변수의 끝 값

Inc : 독립변수의 증분

Value : 함수식

: 클릭 시 입력한 변수에 따라 함수가 자동 생성됩니다.

Graph

테이블에 입력한 값에 따른 함수를 그래프 형태로 표현합니다.

Marker : 독립변수의 값에 따른 함수값의 위치를 표시하고자 할 경우 체크합니다.

Label : 함수값을 태그 형태로 표시하고자 할 경우 체크합니다.
