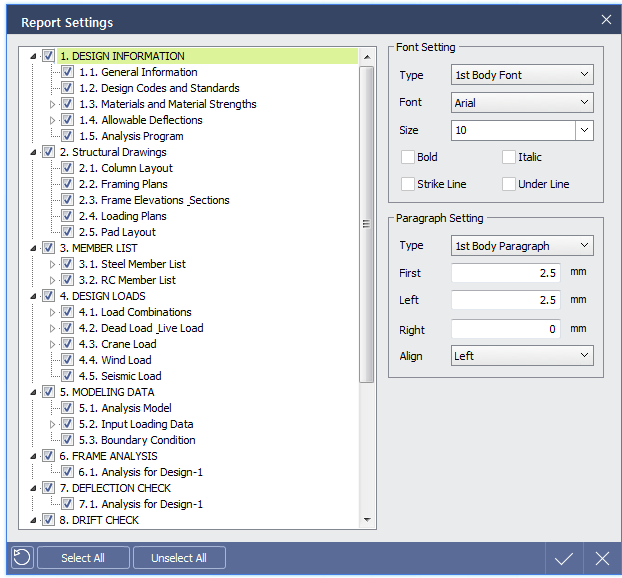

해석 완료 후, 메인 메뉴 [Result]탭 > [Output] 카테고리 > [Report] 패널 > [Generate Report]

< Insert DWG 대화상자 >

Contents 선택

왼쪽의 Contents Title에서 보고서로 생성할 항목을

선택합니다. ▷을 눌러 세부 항목을 확인할 수

있습니다.

목차별 보고서 내용

1. Design information : 프로젝트 정보, 설계기준,

재료강도, 허용 처짐 기준

2. Structural Drawings : 주심도, 평면도, 입단면도,

하중도, 패드배치도

3. Member List : 해석 및 설계가 수행된 모든

부재의 일람표

4. Design Load : 해석파일에 입력된 하중의

산정과정과 하중조합에 관한 정보

5. Modeling Data : 해석파일에 입력된 하중값에

관한 정보와 지점 정보

6. Frame Analysis : 해석결과로 생성된 부재력도를

이미지와 그리드별 결과값으로 확인

7. Deflection Check : 구조물의 변위 결과를

이미지와 그리드별 결과값으로 확인

8. Drift Check : 지진하중이 입력된 경우, 수직부재의

변위를 결과값으로 확인

Font Setting: 보고서의 글꼴을 설정합니다.

Type : 제목 또는 내용 type 선택

Font : 글꼴 설정

Size : 글자크기 설정

Paragraph Setting : 보고서의 단락을 설정합니다.

를 누르면 선택한 목차의 항목과 글꼴,

단락설정이 적용된 보고서가 자동으로 생성됩니다.
