ディスプレイ
ディスプレイは、入力された節点番号、要素番号、材料及び断面種類を含む各種属性データ(境界条件、荷重など)の入力状態を確認する時に、各属性に対する符号及び数値を画面に表示する機能です。
メインメニューから 表示 > ディスプレイ
アイコン メニューから
ディスプレイ
ショートカットキー : [Ctrl]+E
節点タブ
節点 ： 節点の位置に点を表示します。
節点番号 ： 節点番号を表示します。
層名 ： 層名を表示します。
節点座標系 ： 節点座標系が指定されている節点にローカル座標軸を表示します。
要素タブ
要素番号 ： 要素番号を表示します。
要素タイプ番号 ： 要素タイプの番号を表示します。
要素タイプ名 ： 要素タイプの名称を表示します。
ギャップ ： ギャップ要素（Gap Element）の記号を表示します。
フック ： フック要素（Hook Element）の記号を表示します。
ケーブル ： ケーブル要素（Cable Element）の記号を表示します。
要素座標軸 ： 要素の座標軸を表示します。
要素内節点の連結順序 ： 要素に対する節点の連結方向を表示します。 (i >> j節点、 N1 > N2 > N3 > N4)
材料 & 断面タブ
材料番号 ： 材料番号を表示します。
材料名 ： 材料名を表示します。
断面/厚さ番号 ： 断面及び厚さ番号を表示します。
断面/厚さ名 ： 断面及び厚さの名前を表示します。
断面形状 ： 線要素の断面形状を表示します。
テーパー断面グループ ： テーパー断面グループに指定された要素を表示します。
時間依存性材料で連結
非線形特性ー記号
非線形特性ー名称
PC断面の鉄筋
境界条件タブ
すべて ： すべての境界条件グループに含まれた境界条件を表示します。
グループで選択 ： 選択された境界条件グループに含まれた境界条件を表示します。
： 境界グループを選択するため、境界グループの選択ダイアログを呼び出します。
支持条件 ： 支持条件(節点自由度の拘束状態)を表示します。
節点バネ支持 ： 点バネ支持の入力状態を表示します。
汎用バネ支持 ： 一般バネ支持の入力状態を表示します。
弾性連結要素 ： 弾性連結(２節点の弾性連結)の入力状態を表示します。
弾性連結要素 ー要素座標軸 ： 弾性連結要素の要素座標系軸を表示します。
弾性連結要素タイプ
弾性連結要素ー番号
汎用リンク要素
汎用リンク要素ー番号
汎用リンク要素 ー要素座標軸
汎用リンク要素タイプ
汎用リンク要素プロパティの変更
梁要素の端部結合条件ー記号
梁要素の端部結合条件ー数字
梁要素の端部剛域長さ ： 梁要素の端部剛域長を表示します。
板要素の端部結合条件ー記号
板要素の端部結合条件ー数字
剛体連結 ： 同一変位(代表節点及び従属節点の関係)の設定状態を表示します。
反力位置
Miscタブ
節点質量 ： 節点質量の入力状態を表示します。
荷重を質量に変換 ： 重力方向の荷重から変換された質量を表示します。
PC鋼材の配置形状ー名称
PC鋼材の配置形状ー調整点
幾何剛性用の初期軸力 ： 幾何剛性の計算のための初期荷重の入力状態を表示します。
支点沈下グループ ： 橋梁構造物の支点沈下を自動考慮した解析を実行する場合、支点沈下グループの入力状態を表示します。
支点沈下グループー番号 ： 支点沈下グループ別に入力された沈下量を表示します。
水和熱ー番号 ： 水和熱解析関連データの数値を表示します。
水和熱ー関数名 ： 水和熱解析関連データの関数名を表示します。
水和熱ー要素対流境界 ： 要素の対流境界組条件の入力状態を表示します。
水和熱ー固定温度 ： 固定温度の入力状態を表示します。
水和熱ー発熱 ： 発熱関数の指定状態を表示します。
水和熱ーパイプクーリング要素 ： パイプクーリング要素を表示します。
静的増分のヒンジ表示ー記号 ： 発生したヒンジを記号で表示
静的増分のヒンジ表示ー形式 ： 発生したヒンジを定義された形式で表示
静的増分のヒンジ表示ー名称 ： 発生したヒンジを名称で表示
格子モデルの主桁
格子モデルの横桁
格子モデルの荷重ライン
格子モデルの衝撃係数
部材種別
格子質量

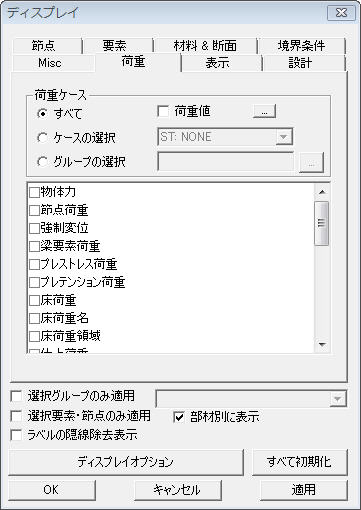

荷重タブ
荷重ケース：荷重入力状態を表示する荷重条件を選択して、荷重値の表示の可否を指定します。
すべて ： すべての荷重条件を選択します。
荷重値 ： 荷重値の表示の可否を指定します。
Note
床荷重名にチェックした場合は床荷重タイプに定義されている各荷重ケース別荷重値が床荷重タイプの名称と一緒に表示されます。
ケースの選択 ： 任意の荷重ケースを選択します。
グループの選択 ： 任意の荷重クループを選択します。
： 荷重グループを選択するため、荷重グループの選択ダイアログを呼び出します。
表示する荷重、質量及び移動荷重関連データの種類は次の通りです。
物体力
節点荷重 ： 節点集中荷重の入力状態を表示します。
強制変位 ： 強制変位の入力状態を表示します。
梁要素荷重 ： 梁荷重の入力状態を表示します。
プレストレス荷重 ： プレストレス荷重の入力状態を表示します。
プレテンション荷重 ： 初期張力荷重の入力状態を表示します。
床荷重 ： 床荷重が梁荷重に置き換えられた形で表示します。
床荷重名 ： 床荷重の入力状態を表示します。
仕上荷重 ： 仕上荷重の入力状態表示します。
Note
床荷重名とダイアログボックス上部の荷重値をチェックすれば、床荷重タイプに定義されている各荷重ケース別の荷重値が追加に表示されます。
ディスプレイオプションの描画タップで床荷重の色に荷重タイプの色を指定すれば床荷重タイプ別の色相を指定して床荷重の入力状態を易しく確認することができます。
圧力荷重 ： 圧力荷重の入力状態を表示します。
平面荷重 ： 任意の平面上に載荷された平面荷重を表示します。
平面荷重 ： 任意の平面上に載荷された平面荷重を表示します。
節点温度荷重 ： 節点温度荷重の入力状態を表示します。
要素温度荷重 ： 要素温度荷重の入力状態を表示します。
温度勾配荷重 ： 温度勾配荷重の入力状態を表示します。
梁断面温度荷重 ： 床板と梁の温度差を表示します。
PC鋼材プレストレス荷重
時刻歴節点荷重制御データ
多入力地震荷重制御データ
多入力地震荷重制御データ名
Xー方向
Yー方向
Zー方向
上部構造用の地震荷重 ： 静的地震荷重の入力状態を表示します。
格子影響線荷重
表示タブ
UCS軸 ： GCS またはUCS 原点に座標軸を表示します。
視点 ： 画面の右下にGCS 座標軸を表示します。
解説：現在のモデルウィンドウの左上に説明文を表示する場合に使用します。入力ウィンドウの大きさの制限とは無関係に入力できます。
フォント ： 説明文のフォント、スタイル、サイズなどを指定します。
ラベルの傾斜角度 ： 出力されるラベルの表示方向を指定します。
設計タブ
単一部材 ： 指定された部材を表示します。
Note
前処理モードで隠線除去表示の場合、要素色相のグラデーション(gradient)で表示します。
単一部材方向 : 部材の節点連結方向を表示します。
Note
前処理モードで隠線除去表示の場合は要素色相のグラデーション(gradient)で表示し、後処理モードとWire Frame表示の場合は矢印で表示します。
部材番号 ： 指定された部材のindexを表示します。
座屈長さ Ly, Lz, be, Le ： 圧縮材の支点間距離と圧縮フランジの支点間距離を表示します。
有効座屈長さ係数 Ky, Kz ： 有効座屈長さの係数を表示します。
曲げモーメント係数Cmy, Cmz ： 曲げモーメント分布に対する補正係数を表示します。
設計用曲げモーメントの割増係数β1ylδby、δbz, β2ylδsy, β2zlδsy ： 設計用曲げモーメント割増係数を表示します。
部材の種類 ： 線要素のタイプを表示します。
柱断面力の拡大係数 ： 柱断面力の補正係数を表示します。
曲げモーメント分布による補正係数(Cb) ： 曲げモーメント分布に対する補正係数を表示します。
許容せん断応力度の低減係数(Cv) ：: 許容せん断応力度の低減係数を表示します。
選択グループのみ適用 ： 各タブで指定した出力事項に対して選択したグループのみを画面上に表示します。
選択要素・節点のみ適用 ： 各タブで指定した出力事項に対して選択した要素または節点のみを画面上に表示します。
部材別に表示 ： 各タブで指定した出力事項に対して選択した部材のみを画面上に表示します。
：
ディスプレイオプション ダイアログボックスを呼び出します。
： 画面に表示する項目の設定を初期化します。
