荷重グループの定義
荷重グループの生成や削除、グループの名称の修正を行います。特定の荷重が入力された節点や要素に、荷重グループとして名前を与える時使用します。
複雑なモデルで、施工段階や要素の用途、幾何学的特性などを考慮して、頻繁に選択される荷重が入力された節点と要素を荷重グループに指定して名前を与えておくと、再度同じ選択をする時、名前を呼び出すだけで簡単に対象を選択したりアクティブにしたりできるようになります。主に、橋梁の施工段階解析で施工段階別のモデルに荷重条件を定義する時使われます。
それぞれの荷重条件のグループに荷重を割り当てるためには、まず荷重グループの定義でグループを定義します。次に、ツリーメニューのグループタブから、希望する荷重が入力された節点と要素を選択して、ドラッグ・アンド・ドロップ方式で割り当てるか、荷重の入力の時に、荷重グループ名を指定し、荷重入力と同時にその荷重をグループに割り当てます。
メインメニューから モデル > グループ > 荷重グループの定義
ツリーメニューのメニュータブからモデリング > グループ > 荷重グループの定義
ツリーメニューのグループ タブから 荷重グループの ポップアップメニュー 利用

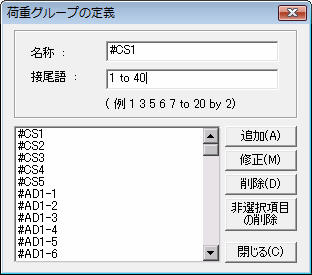

名称
新規に生成、修正または削除する荷重グループ名を入力します。
Note
midas Civilの橋梁ウィザード 機能を利用して PSC ボックス橋梁をモデリングした場合、自動生成される荷重グループ(Load Group)の名称は次のとおりです。
●ILM 橋モデルウィザード
自重 : 要素の自重(施工段階 CS1でアクティブになり要素の生成と同時に適用される)
上下部-プレストレスn : 施工段階 CSnで緊張される 1次PC鋼材(T/B)の緊張力
ウェブ-プレストレス : 2次PC鋼材(腹部PC鋼材)の緊張力(最終の施工段階直前の施工段階でアクティブ)
●FCM 橋ウィザード
自重 : 要素の自重(施工段階 CS1でアクティブになり、要素の生成と同時に適用される)
PSm-n : 左側から m番目橋脚の n番目セグメント施工後に緊張される緊張力(施工段階 CSn+1でアクティブ)
KeyPSm : 左側から m番目キーセグメントの施工後に緊張される下部PC鋼材の緊張力
FTn : n番目セグメントの施工のために使われる移動式型枠の自重(施工段階 CSnでアクティブになり次の段階で非アクティブ)
FTn-m : FTn を位置別にmで区分し、mは左側から付与
KeyFTm : 左側から m番目キーセグメントの施工に使われる移動式型枠の自重(最後のセグメントが施工された次の段階でアクティブになり、以後段階で１つずつ非アクティブされる)
WCn : n番目セグメントの打設による フレッシュコンクリートの自重(施工段階 CSnでアクティブになり CSn+1で非アクティブされる)
KeyWCm : 左側から m番目キーセグメントの打設による フレッシュコンクリートの自重
時間荷重m : 両端の柱頭部の施工時期に差があるキーセグメントの施工時、先に施工された柱頭部とカンチレバー部に載荷される追加材齢
●MSS/FSM 橋ウィザード
自重 : 要素の自重(施工段階 CS1でアクティブになり要素の生成と同時に適用される)
WCn : n番目施工段階に載荷されるフレッシュコンクリートと MSS主桁の自重(施工段階 CSnでアクティブ)
PSna : 外側PC鋼材の緊張力(Cycle別に緊張)
PSnb : 内側PC鋼材の緊張力(Cycle別に緊張)
接尾語
荷重グループを生成する時、「名称＋数字」といったグループ名に限って複数を同時に生成することができます。名称に付加する任意の数字をここで入力します。主に、橋梁の施工段階別解析で、施工段階別にモデルの荷重を入力するための荷重グループの生成に利用します。
：入力された名前の荷重グループを生成します。接尾語を適用した場合、定義した数字の数の分の荷重グループが同時に生成されます。
：リストから指定したグループの名前を修正します。
：リストから指定したグループを削除します。
：リストで選択されているグループ以外の、残りのグループをすべて削除します。リストでは、キーボードの[Ctrl]キーを利用して、様々なグループを同時に指定することができます。
：荷重グループの定義 ダイアログボックスを終了します。
Note 1

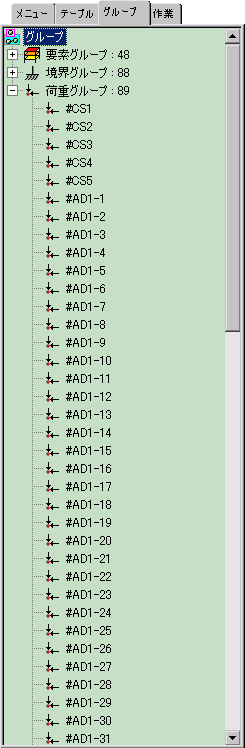

生成された荷重グループに、希望する荷重が入力されている節点と要素を割り当てる時には、ツリーメニューのグループタブを利用します。
まず、選択機能を利用して、グループで割り当てる荷重が入力されている節点と要素を選択します。次に、指定するグループ名をマウスでクリックしたままモデルウィンドウまでドラッグ＆ドロップします。
または、荷重を入力する時、荷重グループ名と荷重条件を入力します。
をクリックすると、その時荷重が入力された節点または要素が荷重グループに指定されます。
Note 2
１つの単位荷重ケース(Load Case)に荷重グループを利用して、重複入力された荷重データは、解析時、累積して適用されます。
