要素グループの定義
要素グループの生成や削除、グループの名称の修正を行います。特定の節点または要素に、要素グループとして名称を与える時使用します。
複雑なモデルで、施工段階や要素の用途、幾何学的特性などを考慮して、頻繁に選択される要素を要素グループに指定して名前を与えておくと、再度同じ選択をするとき、名前を呼び出すだけで簡単に対象を選択したりアクティブにしたりできるようになります。主に、橋梁の施工段階解析で施工段階別のモデルの幾何形状を定義する時に使われます。
それぞれの要素グループに要素を割り当てるためには、まず要素グループの定義で要素グループを定義します。次に、ツリーメニューのグループタブで、希望する節点と要素を選択して、ドラッグ・アンド・ドロップ方式で割り当てます。
メインメニューから モデル > グループ > 要素グループの定義
ツリーメニューのメニュータブからモデリング > グループ > 要素グループの定義
ツリーメニューのグループタブから要素グループのポップアップメニュー 利用
ショットカットキー : [Ctrl]+[F1]

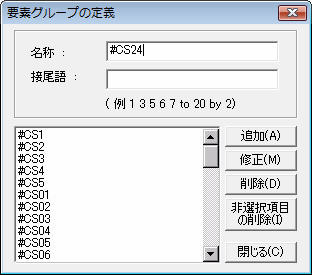

<図 1> 要素グループの定義のダイアログ
名称
新規に生成、修正または削除する要素グループの名前を入力します。
Note
midas Civilの橋梁ウィザード機能を利用してPC箱桁橋梁をモデリングした場合、自動生成される要素グループ(Structure Group)の名称は次のとおりです。
● 押出架設工法モデルウィザード
手延べ桁 : 手延べ桁(施工段階 CS1にアクティブ)
セグメントn : n番目セグメント(施工段階 CSnにアクティブ)
主桁 : 手延べ桁を除いたすべての主桁
● 張出架設工法橋ウィザード
セグメントm-n : 左側から m番目橋脚の n番目セグメント(CSn+1にアクティブ)
セグメントm-0 : m番目橋脚の柱頭部、橋脚除外(施工段階 CS1にアクティブ)
橋脚m : m番目橋脚(施工段階 CS1にアクティブ)
接合部m : 左側から m番目接合部
固定支保工工法m : 左側から m番目 固定支保工工法 区間の主桁
全接合部 : すべての接合部として張出架設工法上げ越し制御に適用
主桁 : 橋脚を除いたすべての主桁、柱頭部含む
支持節点 : 橋台部の支持条件とPC箱桁の橋脚連結部節点として、張出架設工法挙げ越し制御に適用
● 移動支保工工法/固定支保工工法ウィザード
CSn : n番目施工段階にアクティブになる主桁
主桁 : すべての主桁
接尾語
要素グループを生成する時、「名称＋数字」といったグループ名に限って複数を同時に生成することができます。名称に付加する任意の数字をここで入力します。主に、橋梁の施工段階解析で、施工段階別のモデルを定義するための要素グループの生成に使われます。
：入力された名前の要素グループを同時に生成します。接尾語を適用した場合、定義した数字の数の分の要素グループが同時に生成されます。
：リストから指定したグループの名前を修正します。
：リストから指定したグループを削除します。
：リストで選択されているグループ以外の、残りのグループをすべて削除します。リストでは、キーボードの[Ctrl]キーを利用して、様々なグループを同時に指定することができます。
：要素グループの定義ダイアログボックスを終了します。
Note
生成された要素グループに、節点と要素を割り当てる時には、ツリーメニューのグループタブを利用します。

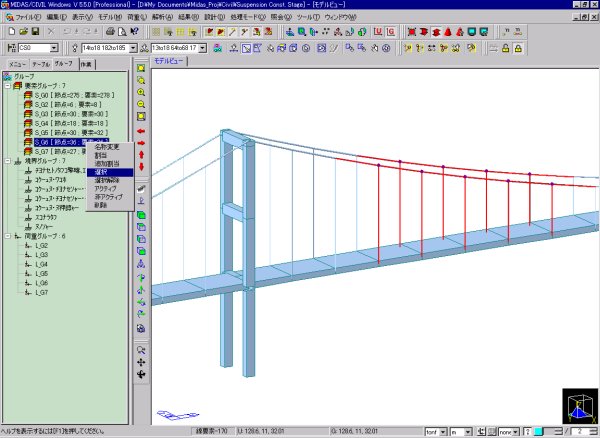

まず、選択機能を利用して、グループに割り当てる節点と要素を選択します。次に、指定するグループ名をマウスでクリックしたまま、モデルウィンドウまでドラッグ＆ドロップします。節点と要素が該当の要素グループに正常に割り当てられると、グループに属した節点と要素の数がグループツリーに表示されます。

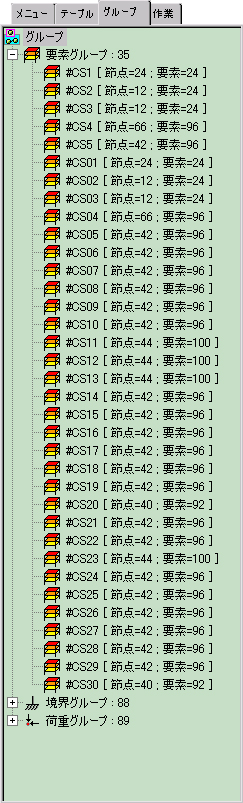

<図 2> グループ選択
