ユーザー座標系

ユーザー座標系(UCS, User Coordinate System)を設定します。

一般的に実務で設計される構造物は、大部分の場合、平面骨組または単純な立体骨組を組合わせた形状で構成されます。これらを各平面骨組または立体骨組別に区分して、それぞれに対して幾何学的な定義が容易となる座標系を設定し、その座標系を基準にしてモデリングすればたいへん便利です。

このように、ユーザーが作業の便宜のために任意に設定する座標系をユーザー座標系と言います。

ユーザー座標系から全体座標系に作業環境を切り替える場合や、またその逆の場合には、アイコンメニューで GCSまたは UCSボタンをクリックします。

グリッド機能と併用してUCSの x-y平面に点グリッドまたは線グリッドを表示させて作業をすると、より効果的です。

メインメニューからモデル > ユーザー座標系 > X-Y 平面

メインメニューからモデル > ユーザー座標系 > X-Z 平面

メインメニューからモデル > ユーザー座標系 > Y-Z 平面

メインメニューからモデル > ユーザー座標系 > 3点

メインメニューからモデル > ユーザー座標系 > 3角度

メインメニューからモデル > ユーザー座標系 > 登録平面

メインメニューからモデル > ユーザー座標系 > 現UCSからUCSを設定

メインメニューからモデル > ユーザー座標系 > 登録UCS

ツリーメニューのメニュータブからモデリング > ユーザー座標系 > X-Y 平面

ツリーメニューのメニュータブからモデリング > ユーザー座標系 > X-Z 平面

ツリーメニューのメニュータブからモデリング > ユーザー座標系 > Y-Z 平面

ツリーメニューのメニュータブからモデリング > ユーザー座標系 > 3点

ツリーメニューのメニュータブからモデリング > ユーザー座標系 > 3角度

ツリーメニューのメニュータブからモデリング > ユーザー座標系 > 登録平面

ツリーメニューのメニュータブからモデリング > ユーザー座標系 > 現UCSからUCSを設定

ツリーメニューのメニュータブからモデリング > ユーザー座標系 > 登録UCS

アイコンメニューから X-Y をクリック

アイコンメニューから X-Z をクリック

アイコンメニューから Y-Z をクリック

アイコンメニューから 3点をクリック

アイコンメニューから 3角度をクリック

アイコンメニューから登録平面をクリック

アイコンメニューから現UCSからUCSを設定をクリック

ダイアログで、希望するタブを選択し、関連データを入力します。

UCS面をアクティブ

UCSの原点を含むx-y平面だけがアクティブになります。モデルの残り部分をアクティブ状態に戻す場合はすべてアクティブを利用します。

表示をUCSに合わせる

UCSの (+)z軸方向から見た状態で、視点を自動に変更します。

X-Y平面タブ

　UCSの x-y平面をGCS(全体座標系、Global Coordinate System)のX-Y平面と平行に設定します。

　　原点：UCSの原点をGCS座標で入力します。座標値を直接入力する代わりに、マウスで入力ボックスをクリックした後、モデル画面からマウスで位置を指定することができます。

　　角度：UCSのx-y平面がGCSのZ軸に対して、任意の角度で回転配置させる場合、その回転角度を入力します。角度の符号はZ軸に対して右手の法則に従います。

X-Y 平面ダイアログ

X-Z平面タブ

　UCSのx-y平面をGCSのX-Z平面と平行に設定します。

　　角度：UCSのx-y平面がGCSのY軸に対して、任意の角度で回転配置させる場合、その回転角度を入力します。角度の符号は(-)Y軸に対して右手の法則に従います。

X-Z 平面ダイアログ

Y-Z平面タブ

　UCS x-y平面をGCSのY-Z平面と平行に設定します。

　　角度：UCSのx-y平面がGCSのX軸に対して、任意の角度で回転配置させる場合、その回転角度を入力します。角度の符号は(-)X軸に対して右手の法則に従います。

Y-Z 平面ダイアログ

3点タブ

　UCSの原点とUCSのx-y平面上の２点をGCS座標で入力し、UCSを設定します。

　　X軸上の１点：UCSのx軸上に位置する点の座標を入力します。

　　x-y平面の1点：UCSのx-y平面上に位置する点の座標を入力します。

3点ダイアログ

3角度タブ

　UCSの原点と3つの角度を入力してUCSを設定します。

　　1. X軸回り : GCSのX軸に対する回転角度を入力します。

　　2. y'軸回り : GCSのX軸に対する回転によるy'軸を基準にして回転させる角度を入力します。

　　3. z''軸回り : GCS X軸対する、さらにy'軸に対する回転によるz''軸を基準にして回転させる角度を入力します。

3角度ダイアログ

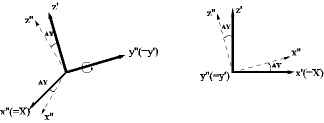

(a) 全体座標系X軸方向に対してAX度だけ回転

(b) (a)によるy'軸を基準にしてAY度だけ回転

(c) (b)によるy''軸を基準にしてAZ度だけ回転し、最終的にユーザー座標系を設定
