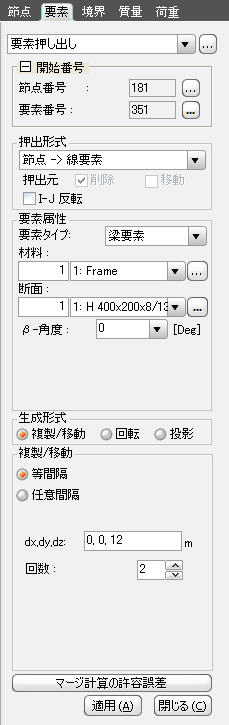

要素押し出し

押し出しの生成形式を指定します。

複製/移動

既存の節点または要素を、等間隔または任意間隔で複製(移動)させながら生成する場合に指定します。

等間隔 : 等間隔で押し出して複製する場合に指定します。

dx, dy, dz : 各座標系の軸方向に対する複製間隔

複製間隔を入力する時は、各間隔を直接入力する方法と入力ボックスをクリックした後、モデル画面で複製距離をマウスで指定する方法の２つがあります。

回数 : 複製回数

任意間隔 : 任意間隔で押し出して複製する場合に指定します。

軸 : 押し出す方向を指定します。

x : ユーザー座標系のx方向に任意間隔で押し出して複製する場合に指定します。

y : ユーザー座標系のy方向に任意間隔で押し出して複製する場合に指定します。

z : ユーザー座標系のz方向に任意間隔で押し出して複製する場合に指定します。

指定 : 任意の軸方向に任意間隔で押し出して複製する場合に指定します。

距離 : 指定された軸方向の任意間隔と複製個数を入力します。

(例. 5, 3, 4.1, 3@5.0, 4 = 5, 3, 4.1, 5.0, 5.0, 5.0, 4)

方向ベクトル : 方向ベクトルを各x, y, z軸方向の成分で入力します。

任意方向 : 線要素の要素座標系の任意方向で押し出して複製する場合に指定します。

均等 : 等間隔で押し出して複製する場合に指定します。

回数 : 複製回数

距離 : 複製間隔

方向 : 押し出し方向を指定します。(要素座標系 : +y/-y, +z/-z)

任意 : 任意間隔で押し出して複製する場合に指定します。

距離 : 指定した方向の任意間隔と複製個数を指定します。

(例 : 5.3, 4.5, 3@5.0 = 5.3, 4.5, 5.0, 5.0, 5.0)

方向 : 押し出し方向を指定します。(要素座標系 : +y/-y, +z/-z)

厚さ : 板要素を厚さ方向に押し出して複製する場合に指定します。

均等 : 等距離(厚さ)で押し出して複製する場合に指定します。

回数 : 複製回数

厚さ : 複製距離(厚さ)

方向 : 押し出し方向を指定します。(要素座標系 : +y/-y, +z/-z)

任意 : 任意距離(厚さ)で押し出して複製する場合に指定します。

厚さ : 任意距離(厚さ)と複製個数を指定します。

(例 : 5.3, 4.5, 3@5.0 = 5.3, 4.5, 5.0, 5.0, 5.0)

方向 : 押し出し方向を指定します。(要素座標系: +y/-y, +z/-z)

回転 : 既存の節点または要素を等角度または任意角度で回転押し出しで要素を生成する場合に指定します。

等角度 : 等角度で押し出す場合に指定ます。

回数 : 複製回数

回転角度 : 回転角度

>0 : 右手の法則の正方向に押し出します。

<0 : 右手の法則の負方向に押し出します。

任意角度 : 任意角度で押し出す場合に指定します。

角度 : 任意角度と複製個数を指定します。

(例 : 20, 10, 3@30, 15 = 20, 10, 30, 30, 30,15)

距離(半径, 軸方向) :

指定した角度で回転しながら、さらに半径方向と回転軸方向に、一定間隔で移動させながら押し出す場合(スパイラル筋またはHelical Curve形状)の間隔を入力します。

回転軸 : 回転軸を指定

x-軸 : ユーザー座標系のx軸方向

y-軸 : ユーザー座標系のy軸方向

z-軸 : ユーザー座標系のz軸方向

２点で定義した軸

任意の 2点で定義される回転軸方向

1点目 :任意の軸線上に位置する１点目の座標(x, y, z)

2点目 :任意の軸線上に位置する２点目の座標(x, y, z)

投影

既存の節点または要素を任意の線または面に投影して要素を生成します。

投影形式

投影先(Projection Base)の幾何形状を選択します。

投影先の幾何形状には次のような種類があります。

直線上に投影 : 任意の直線上に投影する場合

平面上に投影 : 任意の平面上に投影する場合

円柱上に投影 : 任意の円筒面上に投影する場合

円錐上に投影 : 任意の円錐台面に投影する場合

球上に投影 : 任意の球面に投影する場合

楕円面に投影 : 任意の半球面に投影する場合

要素上に投影 : 任意の板要素に投影する場合

基準の定義

投影先の幾何形状を定義するのに必要なデータは次のように入力します。

すべてのデータはキーボードで直接入力するか、またはマウスでモデル画面上の位置を指定して入力することができます。

直線上に投影

P1 : 基準線上に位置する１点目の座標 P2 : 基準線上に位置する２点目の座標

平面上に投影

P1 : 基準面上に位置する１点目の座標 P2 : 基準面上に位置する２点目の座標 P3 : 基準面上に位置する３点目の座標

円柱上に投影

P1 : 円筒の中心軸線上に位置する１点目の座標 P2 : 円筒の中心軸線上に位置する２点目の座標 半径 : 円筒の半径

円錐上に投影

P1 : 円錐台の中心軸線上に位置する１点目の座標 P2 : 円錐台の中心軸線上に位置する２点目の座標 半径 1 : 円錐台の P1 位置での半径 半径 2 : 円錐台の P2 位置での半径

球上に投影

中心 : 球の中心座標 半径 : 球の半径

楕円面に投影

P1 : 切断球の底面円の中心座標 P2 : 切断球の極点の座標 半径 : 切断球の底面円の半径

要素上に投影

要素番号 : 板要素の要素番号



方向

投影先の基準線または基準面上に投影して複製または移動する方向を指定します。

垂直 : 基準線または基準面上に対して垂直に投影する場合に指定します。

方向ベクトル : 任意方向に投影する場合に指定し、その方向ベクトルを各x, y, z軸方向の成分で入力します。キーボードで直接入力するか、またはマウスで方向ベクトルを指定することができます。
