断面 - 規格/ユーザー

線要素(トラス要素、引張専用要素、圧縮専用要素、ケーブル要素、ギャップ要素、フック要素、梁要素)の断面性能を入力します。

規格/ユーザータブは定型化されている断面を入力する際に使用し、入力方法は下記のようになります。

1. 国別の規格の断面リストから使用する断面を選択する方法

2. 標準化された断面形状に対して、必要な寸法を入力する方法

リボンメニュー　：　ホーム > 断面/厚さ > 梁/柱/ブレース

リボンメニュー　：　モデリング > 材料 & 断面 > 断面 > 断面

ツリーメニュー　：　2次設計タブ > 断面/厚さ > 梁/柱/ブレース

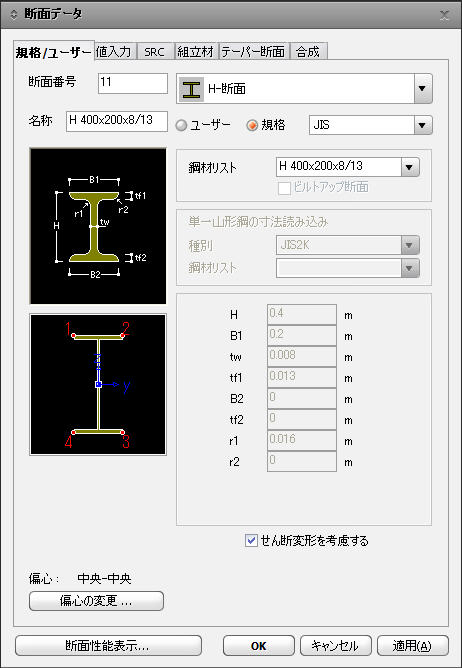

断面データのダイアログ

■　断面形状リスト : 使用する断面の形状を選択します。

ユーザー : 標準化された断面に必要な寸法を入力して、断面を定義する場合に指定します。

H、B1、... : ダイアログの左側の入力案内図に従って、必要な寸法を入力します。

Note
ユーザーが r1、r2を入力した場合、Ixxは r1、r2を考慮しないで算定します。

規格 : 国別の規格の断面リストから使用する断面を選択する時に指定します。

右側の規格リストから選択します。

JIS2K : 日本工業規格2000

JIS : 日本工業規格

AISC2K(US) : American Institute of Steel Construction, 2000 (US Unit : lb、in)

AISC2K(SI) : American Institute of Steel Construction, 2000 (SI Unit : kN、m)

AISC : American Institute of Steel Construction

CISC02(US) : Canadian Institute of Steel Construction (US Unit : lb、in)

CISC02(SI) : Canadian Institute of Steel Construction (SI Unit : kN、m)

BS : British Standard, Note : BS indicates BS4-1 revised prior to 1993.

BS4 - 93 : British Standard / BS 4-1 : 1993

DIN : Deutshes Institut Fur Normung e.v.

GB-YB : Guojia Biao Zhun-Yejin Bu Biao Zhun

GB-YB05 : Guojia Biao Zhun-Yejin Bu Biao Zhun(2005)

KS : 韓国工業規格

Pacific(SI) : Bentley Pacific Standards (SI Unit : kN、m)

IS84 : Indian Standards (Angle, Channel, H-Section)

CNS91 : Twiwan Standards

IS1161: Indian Standards (Pipe)

Eurocode3:05: EN 1993-1-1:2005 Eurocode3, Design of Steel Structures Part 1.1

Eurocode3:  ENV 1993-1-1:1992 Eurocode3, Design of Steel Structures Part 1.1

鋼材リスト : 断面名を直接入力または断面リスト表から断面を選択します。断面名を直接入力する時は、データベースの断面表記と一致している必要があります。

例) JIS、KS : H 400X200X8/13、AISC : W36X280

Note
JISとKSの規格で提供されないダブルアングルやダブルチャンネルなどの断面を入力する場合は、断面形状リストから形状を選択しユーザーを指定します。次に、単一アングル（チャンネル）からデータを取得に規格と断面を選択するか、または断面に必要な寸法を直接入力します。
