断面性能の増減係数

線要素(トラス要素, 梁要素，引張専用要素, 圧縮専用要素, ケーブル要素, ギャップ要素, フック要素)の断面性能に適用する増減係数を入力します。

部材の種類別で曲げ剛性を減少して適用する場合に便利に使用することができます。断面性能の増減係数にグループを指定することができるので施工段階解析時に各施工段階によって変化する断面剛性を入力することができます。施工段階剛性断面にも適用することができますし、各断面パート別に断面増減係数を入力する場合はここで定義した断面増減係数係数が重複されて適用されます。

増減係数は変位と部材力計算する時のみ使用され、応力計算時にはもとの断面材質を使用します。但し、解析 > 解析制御データで応力計算時に断面増減係数を考慮するオプションを設定すると応力計算時にも増減係数を適用することができます。

リボンメニュー　：　モデリング > 材料 & 断面 > 断面 > 断面性能の増減係数

ツリーメニュー　：　メニュータブ > モデリング > 材料＆断面 > 断面性能の増減係数1

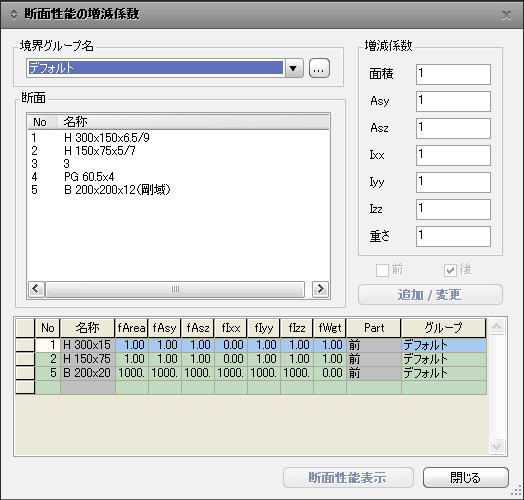

断面性能の増減係数ダイアログボックス

境界グループ名

断面特性増減係数データを含む境界条件グループを選択します。

境界条件によって境界条件を変えて設定（）して解析を行うことができます。この際に境界条件とともに断面特性も変化できるようにするために境界条件別で断面特性増減係数を違うように入力します。

施工段階解析で断面特性を変更しようとする場合は、該当施工段階で境界条件グループを活性化させて断面特性増減係数を適用します。断面特性低減係数は境界条件グループを非活性化してもその特性がずっと維持されるので注意する必要があります。

例えば、CS1 段階で断面積増減係数を "0.5"で適用して、CS2 段階で "1.0"で適用したい場合があります。

CS1 段階で "0.5"を適用した後、CS2 段階で断面積の増減係数が "0.5"の境界条件グループを非活性化しても断面積の増減係数は "0.5"で維持されます。これを変更するためには断面積の増減係数が "1.0"である新しい境界条件グループを定義して、CS2 段階で活性化すれば"1.0"を適用することができます。

断面

入力された断面リストから、増減係数を適用する断面を選択します。

増減係数

断面別に増減係数を入力します。

1. 国別の規格の断面リストから使用する断面を選択する方法

2. 標準化された断面形状に対して、必要な寸法を入力する方法

Area : 断面積

Asy : 要素座標系のy軸方向のせん断力に対する有効断面積 (Effective Shear Area)

Asz : 要素座標系のz軸方向のせん断力に対する有効断面積 (Effective Shear Area)

Ixx : 要素座標系のx軸まわりのねじり係数(Torsional Resistance)

Iyy : 要素座標系のy軸まわりの断面２次モーメント(Area Moment of Inertia)

Izz : 要素座標系のz軸まわりの断面２次モーメント (Area Moment of Inertia)

自重 : 断面重量

：部材の種類別に低減された情報をテーブル形式に生成または修正します。

Note1

Excel上でコピー &貼り付け可能、テーブル修正・編集することができます。

Note2

断面剛性増減係数が施工段階によって多様な必要があるとき、

断面の慣性モーメントが施工段階1で50%減少して、施工段階3で100%へ戻った場合

-下記の図で示すように、異なる境界グループで２つの断面剛性増減係数を定義してください。

-それぞれ施工段階1と施工段階3で境界グループ剛性と剛性2をアクティブ化してください。

-前の段階の断面剛性増減係数は、後の段階のそれと取り替えられます。
