壁剛性の増減係数

壁要素の断面性能に適用される増減係数を入力します。

壁要素の曲げ剛性またはせん断剛性を減少させる時に使えば便利です。

荷重条件別に異なる境界条件/断面特性を適用して解析を行う場合、壁断面特性増減係数も荷重条件によって変化することができるように壁剛性増減係数を境界条件グループとして指定することができるようになりました。

ここで定義された増減係数は変位と部材力計算する時のみ使用され、応力計算時にはもとの断面材質を使用します。但し、解析 > 解析制御データで応力計算時に断面増減係数を考慮するオプションを設定すると応力計算時にも増減係数を適用することができます。

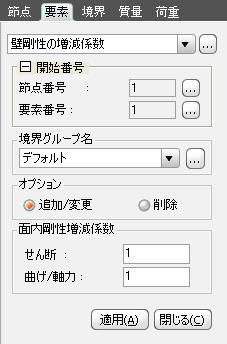

リボンメニュー　：　モデリング > 材料 & 断面 > 断面 > 壁剛性の増減係数

ツリーメニュー　：　メニュータブ > モデリング > 材料＆断面 > 壁剛性の増減係数

壁剛性の増減係数の右側 : 壁剛性の増減係数をテーブル表示

モデル画面で要素とともに新規に生成する節点の節点番号を指定する時に使用します。この番号は、現在までに使用されている節点番号+1で自動設定されます。自動設定のオプションを変更する場合にはボタンをクリックし、節点番号の付け方の項目から選択します。

新規に生成する要素の要素番号を指定するのに使用します。この番号は、現在までに使用されている要素番号+1で自動設定されます。自動設定のオプションを変更する場合にはボタンをクリックし、要素番号の付け方の項目から選択します。

モデル > グループ > 境界グループの定義で指定されたグループを選択します。但し、境界グループが指定されていない場合にはデフォルトと指定します。

追加/変更: 任意の壁要素の剛性(曲げ及びせん断剛性)増減係数を新規または追加入力する場合

削除: 任意の壁要素に既に入力されている剛性増減係数を削除する場合

壁要素の剛性成分別に適用する増減係数を入力します。

せん断 : せん断剛性の増減係数を入力

曲げ/軸力: 曲げ剛性の増減係数を入力
