プレストレス梁荷重







梁要素にプレストレス荷重を入力したり、既に入力されたプレストレス荷重を修正または削除します。

梁要素にプレストレス荷重を入力する概念は下図の通りです。

ケーブルの配線形状は中立軸に対する３つの偏芯点を通る2次曲線で定義し、各偏芯点は梁要素の要素座標系x-z平面上に位置すると仮定します。またケーブルの緊張力は、ケーブルの全長にわたって一定であると仮定しています。

そして正確な計算のために梁要素を4当分した後、以下のような手順で各分割要素に与えるプレストレス等価荷重を算定します。



1. Cable Drape曲線式を算定します。

2. 部材の4当分線とCable Drapeの交差点での座標と2次曲線の傾きを算定します。

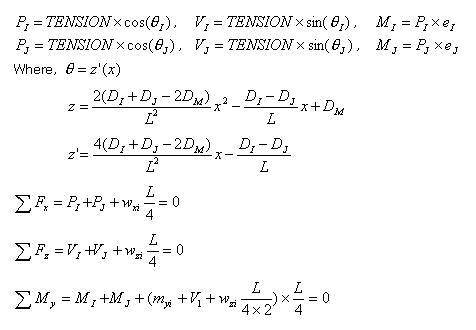

3. 梁要素で反力及びモーメントと分割された要素での分布力を以下のような式を用いて算定します。

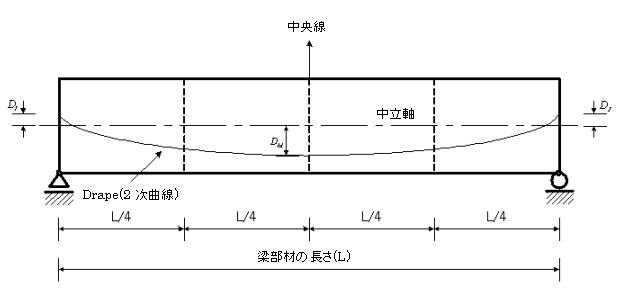

(a) プレストレスが導入された梁部材

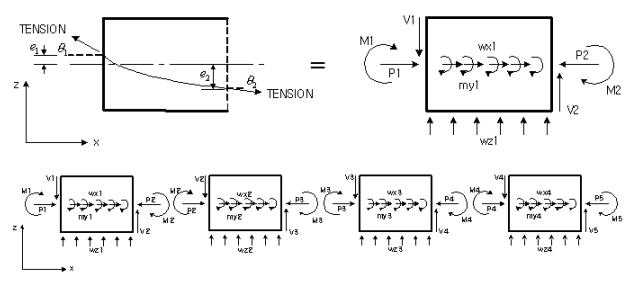

(b) プレストレス荷重によって梁要素に入力される等価荷重

梁要素のプレストレス荷重に対する概念図

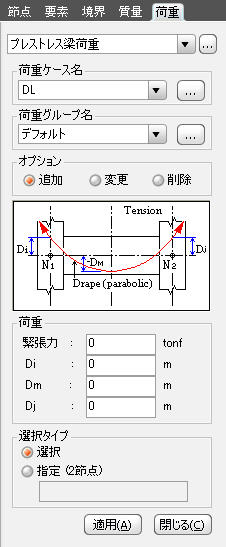

リボンメニュー　：　荷重 > 静的荷重 > プレストレス > プレストレス梁荷重

ツリーメニュー　：　メニュー タブ > 静的荷重 > プレストレス荷重 > プレストレス梁荷重







荷重ケース名

荷重ケースの選択ボックスから、希望する荷重ケースを指定します。追加で荷重ケースを入力したり、修正または削除が必要な場合には右側の ボタンをクリックします。

荷重グループ名

入力した荷重データを含む荷重グループを選択します。グループ指定が不必要な場合は"デフォルト"を選択します。 荷重グループを追加生成または修正するためには ボタンをクリックして"荷重グループの定義"ダイアログを呼び出します。

オプション

追加 : 任意の梁要素にプレストレス荷重を新規または追加で入力する場合に指定します。

変更 : 任意の梁要素に、既に入力されたプレストレス荷重を変更する場合に指定します。

削除 : 任意の梁要素に、既に入力されたプレストレス荷重を削除する場合に指定します。

荷重

荷重タイプの選択ボックス下部の案内図に従って、配線形状と緊張力の値を入力します。

緊張力 : ケーブルの緊張力(正数)

Di : 梁要素の始点(i端またはN1端部)での要素座標系のz方向のケーブル位置

Dm : 梁要素の中央点での要素座標系のz方向のケーブル位置

Dj : 梁要素の終点(j端の方またはN2端部)での要素座標系のz方向のケーブル位置

選択タイプ



フリーストレス荷重を載荷する要素の選択方法を指定します。

選択 : 選択された多数の要素に個別的にフリーストレス荷重を載荷

指定 ( 2 節点) : 2個の節点に選択された要素を一つの要素で考慮してフリーストレス荷重を載荷。
