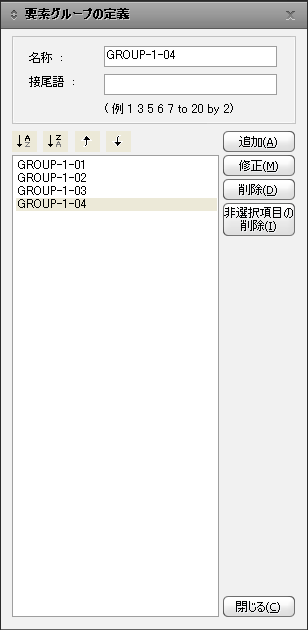

要素グループの定義

名称

新規に生成、修正または削除する要素グループの名前を入力します。

接尾語

要素グループを生成する時、「名称＋数字」といったグループ名に限って複数を同時に生成することができます。名称に付加する任意の数字をここで入力します。主に、建物の施工段階解析で、施工段階別のモデルを定義するための要素グループの生成に使われます。

: 並べ替え-昇順

: 並べ替え-降順

: 1段階上へ

: 1段階下へ

  : 入力された名前の要素グループを同時に生成します。接尾語を適用した場合、定義した数字の数の分の要素グループが同時に生成されます。

 : リストから指定したグループの名前を修正します。

 : リストから指定したグループを削除します。

 : リストで選択されているグループ以外の、残りのグループをすべて削除します。リストでは、キーボードの[Ctrl]キーを利用して、様々なグループを同時に指定することができます。

 : 要素グループの定義ダイアログボックスを終了します。

Note

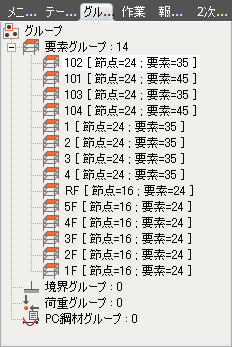

生成された要素グループに、節点と要素を割り当てる時には、ツリーメニューのグループタブを利用します。

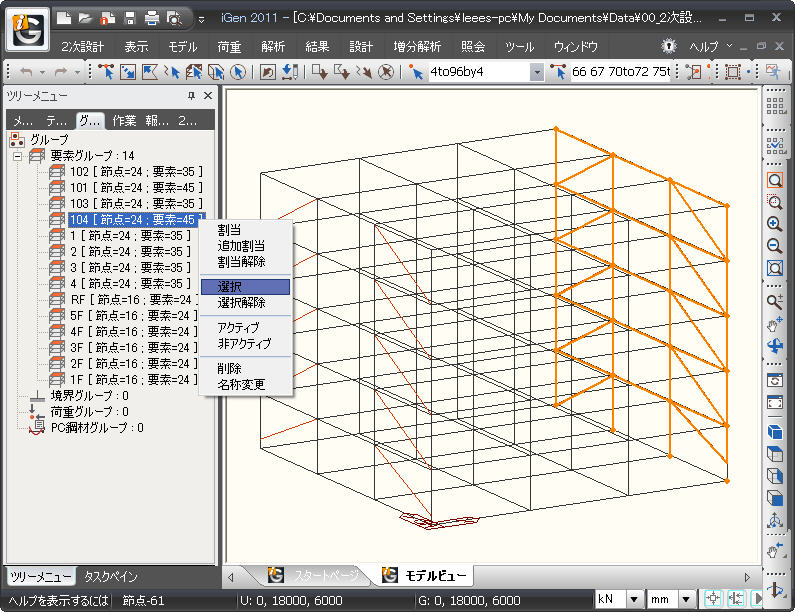

まず、選択機能を利用して、グループに割り当てる節点と要素を選択します。次に、指定するグループ名をマウスでクリックしたまま、モデルウィンドウまでドラッグ＆ドロップします。節点と要素が該当の要素グループに正常に割り当てられると、グループに属した節点と要素の数がグループツリーに表示されます。
