登録平面

任意の平面を指定して名前を付ける機能です。選択機能を使用する時、ここで登録した名前を呼び出して該当平面上に位置した節点及び要素を選択することができます。アクティブ機能の使用時も属性別にアクティブ機能を用いて、登録平面で指定しておいた平面単位でアクティブ化を行うことができます。

登録平面を使うと、形状が複雑な3D構造物の入・出力過程で2Dの単位Frameまたは断面別でモデルを管理することができるため大変効率的です。

リボンメニュー　：　ホーム > フレーム定義 > 登録平面

ツリーメニュー　：　メニュータブ > モデリング > 登録平面

ツリーメニュー　：　2次設計タブ > フレーム定義 > 登録平面

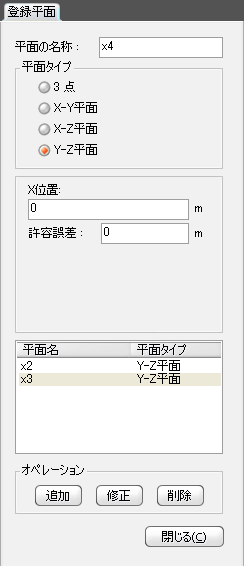

次の項目を入力して追加ボタンを押します。

平面の名称 : 指定した平面の名称

平面タイプ : 平面指定方法の選択

3 点 : 作成したい平面上に位置する3個の節点を指定して平面を定義します。3点の座標を全体座標係基準で入力したりマウスでモデルウィンドウから 3つの点を順次に指定します。

X - Y 平面 : 作成したい平面が全体座標係 X - Y 平面と平衡する場合使われて、該当の平面の全体座標係 Z軸の座標を入力するとかマウスで該当の平面上に位置した任意の点を指定します。

X - Z 平面 : 作成したい平面が全体座標係 X - Z 平面と平衡する場合使われて、該当の平面の全体座標係 Z軸の座標を入力するとかマウスで該当の平面上に位置した任意の点を指定します。

Y - Z 平面 : 作成したい平面が全体座標係 Y - Z 平面と平衡する場合使われて、該当の平面の全体座標係 Z軸の座標を入力するとかマウスで該当の平面上に位置した任意の点を指定します。

平面名リストから該当平面を指定して平面の名称に名前を修正して修正ボタンを押します。

平面名リストから該当平面を指定して削除ボタンを押します。
