保有耐力情報 - 終局耐力 - せん断

増分解析と保有水平耐力算定に必要な終局耐力のせん断関連オプションを設定します。

リボンメニュー　：　ホーム > 保有水平耐力 > 保有耐力情報 > 終局耐力 > せん断タブ

ツリーメニュー　：　2次設計タブ > 保有水平耐力 > 保有耐力情報 > 終局耐力 > せん断タブ

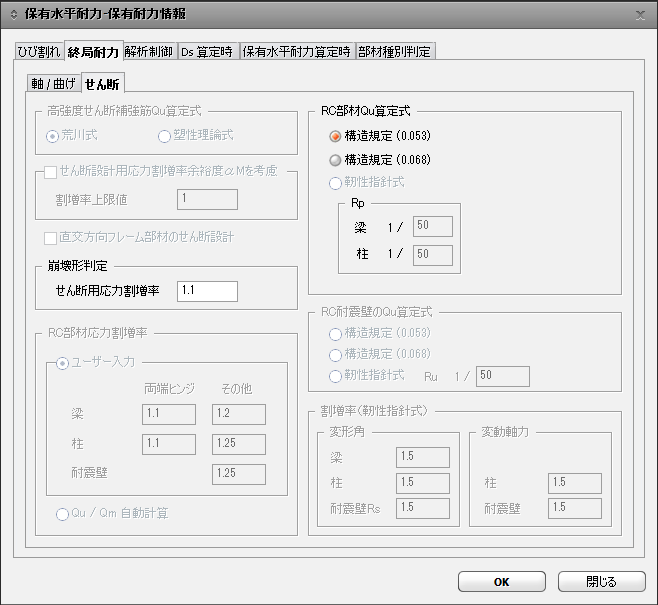

<耐力情報-終局耐力のダイアログボックス>

崩壊形判定

崩壊形判定のためのせん断用応力割増率を入力します。

部材種別の判別は、以下の式が成り立てば破壊モードをせん断破壊と判別します。

割増率(α) × Q ≧ Qu

ここで、Q＝解析終了時のせん断力、Qu＝終局せん断耐力

RC部材のQu算定式

RC梁と柱のQu算定式を選択します。

構造規定（0.053) :

構造規定（0.068) :

Note1

崩壊形判定フロー
