節点マージ







指定した範囲内に存在する2つ以上の節点とその節点の属性(節点荷重及び節点境界条件など)をマージします。







リボンメニュー : モデル > 節点 > マージ

リボンメニュー : 2次設計> モデリング > 節点 > マージ

ツリーメニュー : メニュータブ > モデリング > 節点 > マージ

ツリーメニュー : 2次設計タブ > モデリング > 節点 > マージ

ショートカットキー : [Ctrl]+[Alt]+8








節点マージの右側のpointpointpointpoint.gif をクリック : 節点テーブルを表示します。

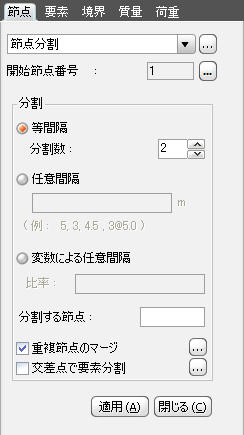

c.jpg開始節点番号

この命令は使用しません。

c.jpgマージ

マージする節点の指定方法を選択します。

すべて

すべての節点を対象にする場合

選択

選択機能で選択された節点を対象にする場合

番号

一部の節点番号の範囲を対象にする場合

開始番号 : 開始節点番号

終了番号 : 終了節点番号

許容誤差

マージ計算の許容誤差として、この距離内に位置するすべての節点が、

先に入力された節点の位置にマージされます。

マージされた節点の削除

マージされて使われなくなった節点を削除します。
