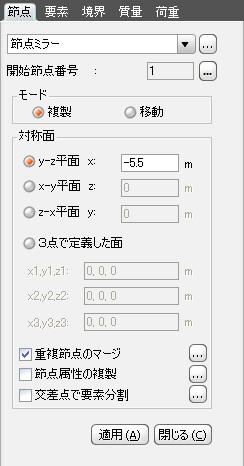

節点ミラー





節点を任意の対象面を基準に対称複製 または移動します。







リボンメニュー : モデル > 節点 > ミラー

リボンメニュー : 2次設計 > モデリング > 節点 > ミラー

ツリーメニュー : メニュータブ > モデリング > 節点 > ミラー

ツリーメニュー : 2次設計タブ > モデリング > 節点 > ミラー

ショートカットキー : [Ctrl]+[Alt]+6








節点ミラーの右側の pointpointpointpoint.gif をクリック : 節点テーブルを表示します。

c.jpg開始節点番号

複製して新規に生成する節点の節点番号を入力します。この番号は、現在まで

使用されている節点番号+1で自動設定されます。自動設定のオプションを変更する

場合には pointpointpointpoint.gif ボタンをクリックし、節点番号の付け方の項目から選択します。

c.jpgモード

複製 : 節点を複製する場合に指定します。

移動 : 節点を移動させる場合に指定します。

c.jpg対称面

対称面を指定します。

y-z 平面 : 対称面がy-z 平面に平行な場合

x : 対称面が位置する x 座標

x-y 平面 : 対称面がx-y 平面に平行な場合

z : 対称面が位置する z 座標

z-x 平面 : 対称面が z-x平面に平行な場合

y : 対称面が位置する y 座標

3点で定義した面 : 対称面が任意平面の場合

x1, y1, z1 : 対称面を定義するのに必要な1点目のx, y, z座標

x2, y2, z2 : 対称面を定義するのに必要な2点目のx, y, z座標

x3, y3, z3 : 対称面を定義するのに必要な3点目のx, y, z座標

x, y, z座標を入力する時は、各座標を直接入力する方法と、入力ボックスを

クリックした後、モデル画面で、位置をマウスで指定する方法の2つがあります。

重複節点のマージ

新規に複製(移動)して生成した節点と既存の節点が重複する場合に、節点をマージして

1個の節点にするために使用します。マージ計算の許容誤差を修正する場合には

 pointpointpointpoint.gif ボタンをクリックします。

節点属性の複製

複製の元になる節点に節点境界条件や節点集中荷重などの節点と関連する属性が

入力されている場合、複製時にその属性も同時に複製するかの可否を指定するのに

使用します。複製する属性を選択する場合には pointpointpointpoint.gif ボタンをクリックします。

交差点で要素分割

新規に複製(移動)する節点が既存の線要素(梁, トラス要素など)上に位置する場合に、

その位置で既存の線要素を分割するか否かを指定するのに使用します。

交差計算の許容誤差を修正する場合には pointpointpointpoint.gif ボタンをクリックします。
