番号並べ替え







既存の節点(要素)番号を直交座標系もしくは円筒状座標系の軸方向に合わせて、設定した優先順位に従って並べ替えます。







リボンメニュー : モデル > 節点 > 番号並べ替え

リボンメニュー : 2次設計 > モデリング > 節点 > 番号並べ替え

ツリーメニュー : メニュータブ > モデリング > 節点 > 番号並べ替え

ツリーメニュー : 2次設計タブ > モデリング > 節点 > 番号並べ替え








番号並べ替えの右側のpointpointpointpoint.gifをクリック : 節点テーブルを表示します。

c.jpg開始節点番号

この命令は使用しません。

c.jpg番号並べ替えの対象

節点 : 節点番号を並べ替える場合

要素 : 要素番号を並べ替える場合

節点 & 要素 : 節点と要素番号を並べ替える場合

c.jpg選択タイブ

すべて : すべての節点(要素)を対象にする場合

選択による : 選択された節点(要素)を対象にする場合



c.jpg新規開始番号

節点 : 新規の開始節点番号

要素 : 新規の開始要素番号

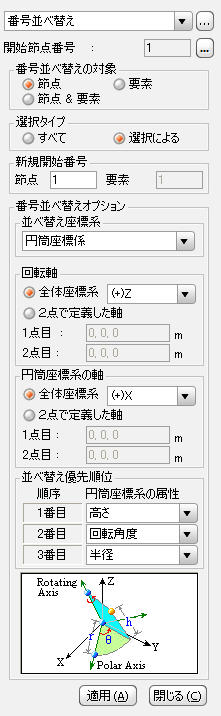

c.jpg番号並べ替えオプション

並べ替え座標系

節点(要素)番号並べ替えで優先する座標系を設定します。



並べ替え座標系で直交座標系を選択する場合

並べ変え優先順位 : 節点(要素)番号並べ替えで、優先する全体座標系の座標軸を

設定します。

1番目 : 節点(要素)番号並べ替え時、1番優先する座標軸(Default = Z)

2番目 : 2番目に優先する座標軸(Default = Y)

3番目 : 残った座標軸(Default = X)

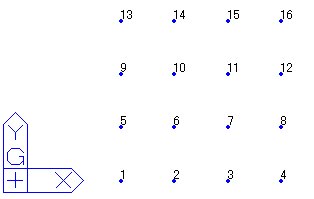

YXZ.jpg の場合       YXZ_apply.jpg

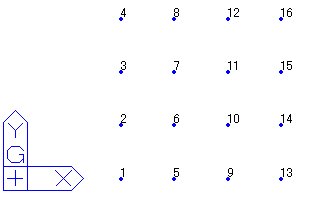

XYZ.jpg の場合      XYZ_apply.jpg

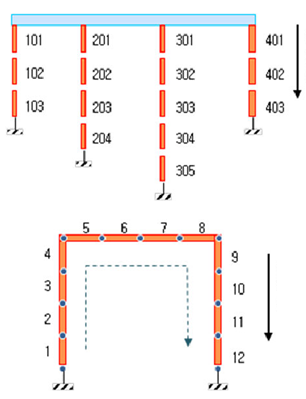

座標系逆方向整列の例



並べ替え座標系で円筒座標係(円筒状座標系)を選択する場合

回転軸 : 回転軸を設定します。(図参照)

全体座標系 : 回転軸を全体座標系の軸で設定します。(Default = Z)

2点で定義した軸 : 回転軸を二つの点で定義します。

1点目 :回転軸を設定する1点目

2点目 :回転軸を設定する2点目

筒座標系の軸 : 円筒座標系の軸を設定します。(図参照)

全体座標系 :  円筒座標系の軸を全体座標系の軸で設定します。

(Default = Z)

2点で定義した軸 : 円筒座標系の軸を二つの点で定義します。

1点目 : 円筒座標系の軸を設定する1点目

2点目 : 円筒座標系の軸を設定する2点目

Note
2点を連結して軸を指定する場合円筒座標系の軸は回転軸に直角
である必要があります。直角ではない場合にはエラーメッセージが
出力されます。

並べ変え優先順位 : 節点(要素)番号並べ替えで優先する成分を設定します。

1番目 : 節点(要素)番号並べ替えの時、1番優先する成分(Default = 高さ)

2番目 : 2番目に優先する成分(Default = 回転角度)

3番目 : 残りの成分(Default = 半径)

Note
整列順序は、座標値を基準にしています。
すなわち、優先順位を1番目に指定した軸の座標値が小さい節点から大きい
節点へと番号が付けられます。もし軸の座標値が等しい節点が1つ以上存在
する場合には、優先順位が2番目の軸の座標値が小さい節点から番号が付け
られます。
