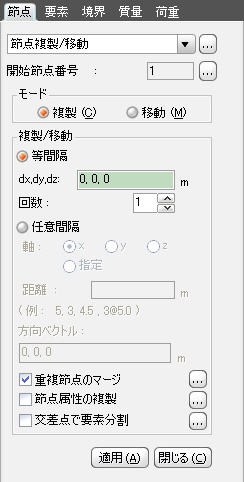

節点複製/移動

節点複製/移動の右側の をクリック : 節点テーブルを表示します。

開始節点番号

複製して新規に生成する節点の節点番号を入力します。この番号は、現在までに

使用されている節点番号+1で自動設定されます。自動設定のオプションを変更する

場合には ボタンをクリックし、選択事項を変更或いは希望する番号を入力します。

モード

複製 : 節点を複製する場合に指定します。

移動 : 節点を移動する場合に指定します。

複製/移動

等間隔

等間隔で複製(または移動)する場合に指定します。

dx, dy, dz

各座標軸方向の複製(または移動)間隔

複製(移動)間隔を入力する場合は、それぞれの間隔を直接入力する方法と

入力ボックスをクリックした後、モデル画面で複製(移動)距離をマウスで指定

する方法があります。

回数 : 複製回数

任意間隔

任意間隔で複製または移動の場合に指定します。

軸 : 複製する方向を指定します。

x : ユーザー座標系のx軸方向に任意間隔で複製する場合に指定します。

y : ユーザー座標系のy軸方向に任意間隔で複製する場合に指定します。

z : ユーザー座標系のz軸方向に任意間隔で複製する場合に指定します。

指定 : 任意の軸方向に任意間隔で複製する場合に指定します。

距離 : 指定した軸方向の任意間隔と複製個数を入力します。

(例. 5, 3, 4.5, 3@5.0, 4 = 5, 3, 4.5, 5.0, 5.0, 5.0, 4)

方向ベクトル : 軸方向を指定と選択した場合に入力します。

任意の方向ベクトルを各x, y, z軸方向の成分で入力します。

重複節点のマージ

新規に複製(移動)して生成した節点と既存の節点が重複する場合に、節点をマージ

して1個の節点にするために使用します。マージ計算の許容誤差を修正する場合には

  ボタンをクリックします。

節点属性の複製

複製の元になる節点に節点境界条件や節点集中荷重などの節点と関連する属性が

入力されている場合、複製時にその属性も同時に複製するかの可否を指定するのに

使用します。複製する属性を選択する場合には ボタンをクリックします。

交差点で要素分割

新規に複製(移動)する節点が既存の線要素(梁, トラス要素など)上に位置する

場合に、その位置で既存の線要素を分割するか否かを指定するのに使用します。

交差計算の許容誤差を修正する場合には ボタンをクリックします。
