要素番号の整列







使用されていない要素番号を整理し、全体座標系の各軸方向別優先順番に従って番号を再付与します。







リボンメニュー　：　モデル > 要素 > 要素番号の整列

リボンメニュー　：　2次設計 > モデリング > 要素 > 番号整列

ツリーメニュー　：　メニュータブ > モデリング > 要素 > 要素番号の整列

ツリーメニュー　：　2次設計タブ > モデリング > 要素 > 要素番号の整列

ショートカットキー : [Alt]+0

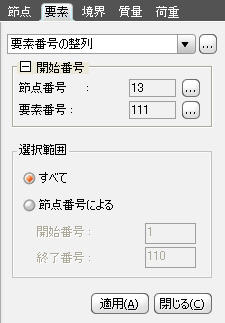

要素番号の整列の右側の pointpointpointpoint.gif をクリック : 要素テーブルを表示します。

c.jpg開始節点番号

この命令は使用しません。

c.jpg開始要素番号

この命令は使用しません。

c.jpg選択範囲

再番号付けをする要素番号の範囲を指定します。

すべて : すべての要素を対象にする場合

節点番号による : 一部の要素番号を対象にする場合

開始番号 : 開始要素番号

終了番号 : 終了要素番号
