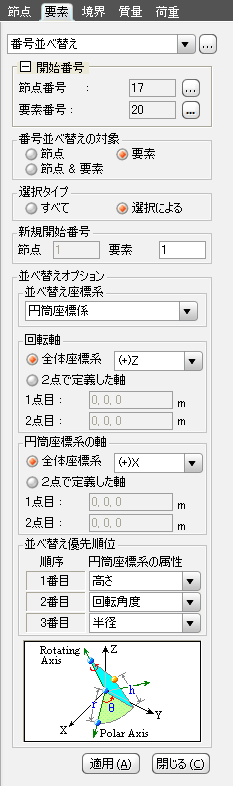

番号並べ替え





既存の要素(節点)番号を、全体座標系の各軸方向に優先順位を与えて並べ替えます。







リボンメニュー　：　モデル > 要素 > 番号並べ替え

リボンメニュー　：　2次設計 > モデリング > 要素 > 番号並べ替え

ツリーメニュー　：　メニュータブ > モデリング > 要素 > 番号並べ替え

ツリーメニュー　：　2次設計タブ > モデリング > 要素 > 番号並べ替え










番号並べ替えの右側の pointpointpointpoint.gif をクリック : 要素テーブルを表示します。

c.jpg開始節点番号

この命令は使用しません。

c.jpg開始要素番号

この命令は使用しません。

c.jpg番号並べ替えの対象

節点 : 節点番号を並べ替える場合

要素 : 要素番号を並べ替える場合

節点 & 要素 : 節点と要素番号を並べ替える場合

c.jpg選択タイプ

すべて : すべての要素(節点)を対象にする場合

選択による : 選択された要素(節点)を対象にする場合

c.jpg新規開始番号

節点 : 新規の開始節点番号

要素 : 新規の開始要素番号

c.jpg並べ替えオプション

並べ替え座標系 : 新しい節点（要素）を適用する際に優先になる座標系を設定します。

座標系設定方法
