壁剛性の増減係数





壁要素の断面性能に適用される増減係数を入力します。

壁要素の曲げ剛性またはせん断剛性を減少させる時に使えば便利です。

荷重条件別に異なる境界条件/断面特性を適用して解析を行う場合、壁断面特性増減係数も荷重条件によって変化することができ

るように壁剛性増減係数を境界条件グループとして指定することができるようになりました。

ここで定義された増減係数は変位と部材力計算する時のみ使用され、応力計算時にはもとの断面材質を使用します。

但し、解析 > 解析制御データで応力計算時に断面増減係数を考慮するオプションを設定すると応力計算時にも増減係数を適用する

ことができます。

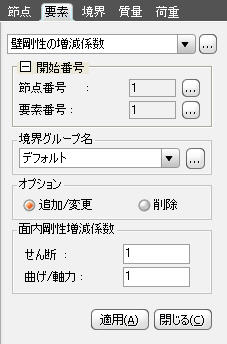

リボンメニュー　：　モデル > 材料 & 断面 > 断面 > 壁剛性の増減係数

ツリーメニュー　：　メニュータブ > モデリング > 材料＆断面 > 壁剛性の増減係数








 壁剛性の増減係数の右側 pointpointpointpoint.gif  : 壁剛性の増減係数をテーブル表示

c.jpg開始節点番号

モデル画面で要素とともに新規に生成する節点の節点番号を指定する時に使用します。

この番号は、現在までに使用されている節点番号+1で自動設定されます。自動設定のオプ

ションを変更する場合にはpointpointpointpoint.gif ボタンをクリックし、節点番号の付け方の項目から選択します。

c.jpg開始要素番号

新規に生成する要素の要素番号を指定するのに使用します。この番号は、現在までに

使用されている要素番号+1で自動設定されます。自動設定のオプションを変更する場合

にはpointpointpointpoint.gif ボタンをクリックし、要素番号の付け方の項目から選択します。

c.jpg境界グループ名

モデル > グループ > 境界グループの定義で指定されたグループを選択します。

但し、境界グループが指定されていない場合には“デフォルト”と指定します。

c.jpgオプション

追加/変更: 任意の壁要素の剛性(曲げ及びせん断剛性)増減係数を新規または

　　　　　　　　追加入力する場合

削除: 任意の壁要素に既に入力されている剛性増減係数を削除する場合

c.jpg面内剛性増減係数

壁要素の剛性成分別に適用する増減係数を入力します。

せん断 : せん断剛性の増減係数を入力

曲げ/軸力: 曲げ剛性の増減係数を入力



Note
せん断変形と曲げ変形はポワソン比(    )でお互いが連関されていますので、せん断剛性の
増減比率でせん断変形が線形的に変わることはありません。せん断剛性の増減をせん断
変形に線形的に反映させるためには該当の部材のポワソン比を'0'とします。
