汎用リンク要素

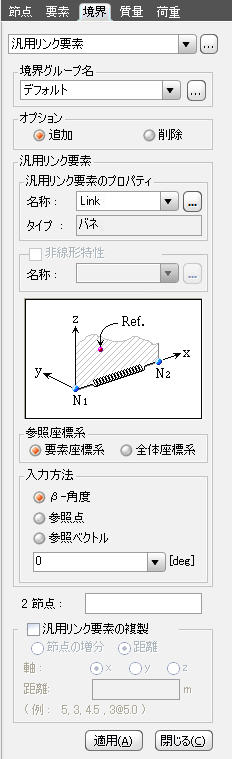

汎用リンク要素の右側 をクリック  : 汎用リンク要素テーブル表示

境界グループ名

入力した境界条件を含む境界グループを選択します。グループ指定が不必要な場合

"デフォルト"を選択します。境界グループを追加的に生成する、又は修正するためには

ボタンをクリックして"境界グループの定義"ダイアログボックスを呼び出します。

オプション

追加/変更 : 任意の２つの節点間に汎用リンク要素を新規または追加入力する場合

削除 : 任意の２つの節点間に既に入力されている汎用リンク要素を削除する場合

汎用リンク要素

汎用リンク要素のプロパティ : 汎用リンク要素の特性を指定します。

名称 : 汎用リンク要素のプロパティを追加生成又は修正するためには[...]ボタンを

クリックして"汎用リンク要素のプロパティ"ダイアログボックスを呼び出します。

タイプ : 指定された汎用リンク要素のプロパティのタイプが確認できます。

非線形特性

名称 : バネ要素タイプの場合、ここで非線形特性を指定することで非線形挙動が

考慮できます。リンク要素タイプの場合にはこの機能がアクティブ化されません。

参照座標系

要素座標系 : 要素座標系基準で入力します。

全体座標系 : 全体座標系基準で入力します。

入力方法

汎用リンク要素の配置方向を定義する方法として、以下の3種類の方法を提供します。

β-角度 : 角度を用いてリンク要素の配置を定義します。

参照点 : 節点を入力してリンク要素の配置を定義します。

参照ベクトル : 節点を通じて方向を決めてリンク要素の配置を定義します。

2 節点

汎用リンク要素を入力しようとする2つの節点番号入力

汎用リンク要素の複製

汎用リンク要素データで指定した条件を複製し、同時に多くの汎用リンク要素入力

節点の増分 : 節点番号の増分を利用して多くの汎用リンク要素を同時に生成します。

複製回数 : 複製回数

節点の増分値 : 節点番号の増分

距離 : 節点間の距離を利用して多くの汎用リンク要素を同時に生成します。

軸 : 複製する軸方向の指定

距離 : 複製距離と回数入力
