境界グループの変更





境界条件のグループに指定された境界条件を、他の境界条件グループで複製や移動、または削除します。

主に、橋梁の施工段階解析で、施工段階別モデルの境界条件を入力する時、既存の施工段階に入力された境界条件を

複製、修正する場合に用いられます。

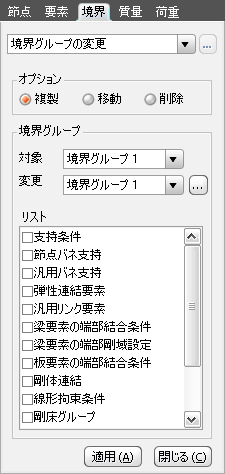

リボンメニュー　：　モデル > フレーム定義 > 境界グループの変更

ツリーメニュー　：　メニュー タブ > グループ > 境界グループの変更






c.jpgオプション

複製 : 対象グループに含まれた境界条件を変更グループで複製

移動 : 対象グループに含まれた境界条件を変更グループで移動

削除 : 対象グループに含まれた境界条件を削除

c.jpg境界グループ

対象 : 境界条件を複製、移動または削除するソースグループ

変更 : 境界条件を複製または移動する対象グループ。

削除指定の時には非アクティブ

pointpointpointpoint.gif : 境界グループの定義ダイアログボックスを呼び出してグループを追加または修正

リスト : 複製、移動または削除しようとする境界条件の種類を選択
