領域定義
領域はメッシュを生成する全体領域で、メッシュ生成時に自動的に生成されます。
一つの領域に含まれているすべての要素は要素タイプ、材料、厚さが同じです。

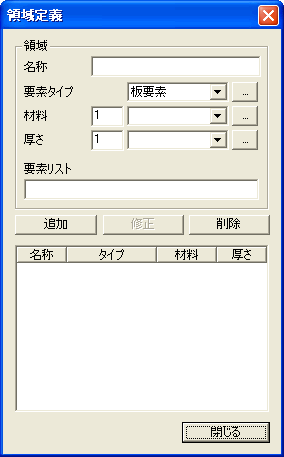

リボンメニュー ： モデル > メッシュ > 領域定義
ツリーメニュー ： メニュー タブ > モデリング > 領域 > 領域定義
領域
名称
領域の名称を入力します。
要素タイプ
領域の要素種類を指定したり変更します。要素の種類には板、平面応力、平面ひずみ、軸対称の4つがあります。右側の[...]ボタンは
要素種類が板と平面応力の場合活性化されて、これを押すと各要素の詳細タイプを定義するダイアログが表示されます。
板要素の場合 平面応力の場合
材料
領域に含まれる平面要素の材料を指定/変更することができます。
右側のボタンを押すと材料を定義するダイアログが表示されます。
厚さ
領域に含まれる平面要素の厚さ情報を指定/変更することができます。
右側のボタンを押すと厚さを定義するダイアログが表示されます。
要素リスト
領域に含む要素を入力します。
オプション
追加
領域情報、つまり名称、要素タイプ、材料、厚さ、要素リストを入力した後で追加ボタンを押すと領域が生成されます。
修正
領域リストから特定領域を選択すると該当の領域情報が上のダイアログに表示されます。
選択された領域の情報を変更して変更ボタンを押すと領域情報が変更されます。
削除
領域リストを選択して削除ボタンを押すと該当領域が削除されます。
