動的節点荷重テーブル

任意の節点に時間荷重関数(Time Forcing Function)をスプレッドシート形式のテーブルで入力または修正します。

テーブルツールは、強力で多様な各種機能を内蔵しています。使用方法の詳細は、次の項目を参照して下さい。

リボンメニュー　：　モデル > テーブル > 静的荷重 > 動的節点荷重

ツリーメニュー　：　テーブルタブ > モデルテーブル > 静的荷重 > 動的節点荷重

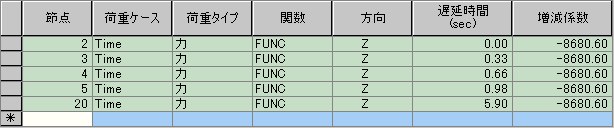

テーブルツールの使用方法を参照し、以下のデータを入力または修正します。

節点 : 節点番号

荷重ケース : 荷重ケース

荷重タイプ : 時間荷重関数のタイプ(力/モーメント)

関数 : 選択した荷重タイプに入力した時間荷重関数の名前

方向 : 時間荷重関数を載荷する方向

遅延時間 : 時間荷重関数の遅延時間

増減係数 : 時間荷重関数の増減係数
