梁断面温度荷重





熱応力解析のために、梁要素の任意の位置に発生する温度差を入力したり、既に入力された温度差を修正または削除します。

温度勾配荷重による解析は、曲げ剛性を考慮することができる梁要素と板要素に対してのみ適用できます。この時、温度勾配荷重は次のような等価モーメントとして入力されます。



    • 梁要素の場合




    • 板要素の場合




ここでαは線膨張係数で, Eは弾性係数、Iは梁要素の断面2次モーメント、ΔTは最縁端での温度差、hは梁要素断面の最縁端間の距離、tは板要素の厚さ、νはポアソン比をそれぞれ意味します。

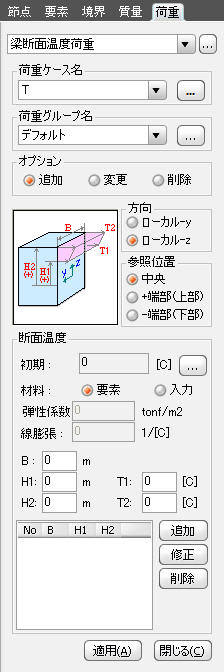

リボンメニュー　：　荷重 > 静的荷重 > 温度荷重 > 梁断面温度荷重

ツリーメニュー　：　メニュー タブ > 静的荷重 > 温度荷重 > 梁断面温度荷重








c.jpg荷重ケース名

荷重ケースの選択ボックスから、希望する荷重ケースを指定します。追加で荷重ケースを入力したり、修正または削除が必要な場合には右側のpointpointpointpoint.gifボタンをクリックします。

c.jpg荷重グループ名

入力した荷重データを含む荷重グループを選択します。グループ指定が不必要な場合は"デフォルト"を選択します。 荷重グループを追加生成または修正するためには pointpointpointpoint.gif ボタンをクリックして"荷重グループの定義"ダイアログを呼び出します。

c.jpgオプション

追加 : 温度勾配を新規または追加で入力する場合に指定します。

変更 : 既に入力されている温度勾配を変更する場合に指定します。

削除 : 既に入力されている温度勾配を削除する場合に指定します。

c.jpg方向

ローカル-y : 要素座標系 y軸方向の温度差を入力します。

ローカル-z : 要素座標系 z軸方向の温度差を入力します。

c.jpg参照位置

梁要素に発生する温度差の基準位置を指定します。

中央 : 梁要素断面の図心

+端部(上部) : 梁要素断面の上部

-端部(上部.) : 梁要素断面の下部

c.jpg断面温度

初期

初期温度を表示します。 初期温度は 解析モデルの基本設定で入力します。

材料

梁要素の材料を定義します.

要素 : 選択された梁要素の材料情報を適用

入力 : 熱応力解析に適用した材料を定義

弾性係数 : 弾性係数

線膨張 : 線膨張係数

B : 温度差を考慮する幅

H1, H2 : 梁要素の基準位置から温度を定義する位置までの距離

T1, T2 : H1, H2 位置での温度



 addShot.gifボタンをクリックすると、入力した内容がリストに登録されます。登録されたデータを修正する場合には、対象を指定して修正した後、modifyShot.gifボタンをクリックします。削除する場合には deleteShot.gifボタンをクリックします。



Note
温度荷重の解析時、断面内での非線形温度勾配による自己拘束応力を追加考慮できます。
