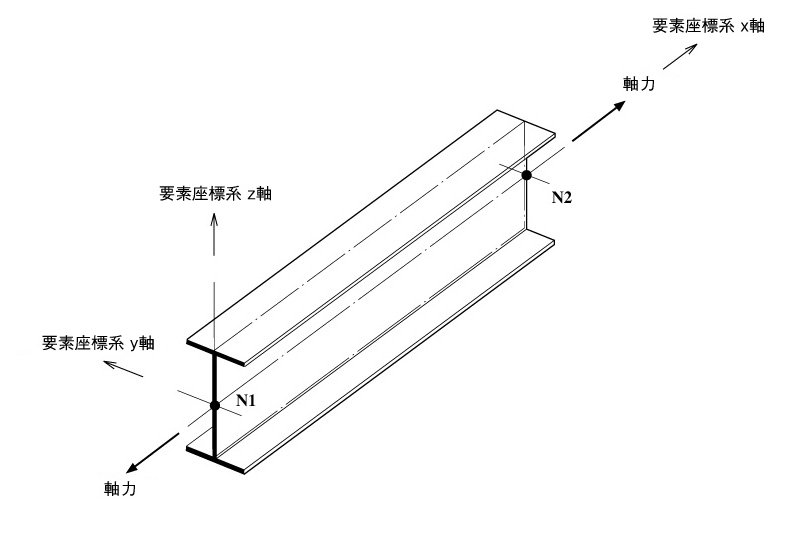

トラス要素の断面力

等高線図

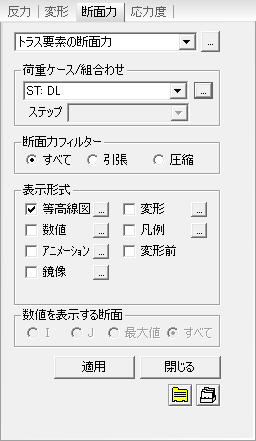

トラス要素に発生した断面力を等高線図で表示します。

範囲 : 等高線図の領域を指定します。

: 等高線図の色の区分領域を指定します。この機能を利用して、ユーザーが指定した領域に対して特定の色を与えることができます。

色数 : 等高線図に含まれる色数を指定します。(6, 12, 18,24個の色数の中から選択します。)

色相 : 等高線図の色を指定または調整します。

色相表 : 色を指定します。

:等高線図の各領域別に色を調整することができます。

等高線図の反転 : 等高線図の色の変化に対して、その順序を逆順にします。

等高線 : 等高線図の境界線の色を指定します。

要素境界 : 要素の境界線の色を指定します。

等高線図オプション : 等高線図の表示形式を設定します。

塗りつぶし

色調拡散 : 等高線図のそれぞれの色をなめらかに変化させて表示します。

等高線を描画 : 等高線図の境界線を表示します。

塗りつぶしなし

等高線図の色で境界線のみを表示します。

単色線 : 等高線図の境界線を色分けせずに単色で表示します。

等高線値の表示

等高線上に各領域を区分する凡例を追加します。

間隔 : 表示する凡例の間隔を指定します。

等高線図の高速表示(大型板/ソリッド要素に適用)

板要素やソリッド要素を使用した大型モデルにおいて、等高線図を表示するのにかかる時間を短縮するために簡略化した等高線図を表示します。

拡張変換

板要素または切断面に沿ってソリッド要素の等高線図を表示する場合に、要素座標系z軸方向を解析結果値の正(+)方向として適用した3次元の等高線図で表示します。

このオプションは、変形図と同時に使用することができません。また、板要素の厚さが表現される隠面処理オプションや上面と下面の断面力(応力度)を同時に表現するオプションと同時に使用することもできません。

変形

 モデルの変形図を表示します。

変形図の倍率

モデル画面に表示される変形図の倍率を設定します。

変形の表示方法

変形図の表示形式を選択します。

折れ線 : 節点変位のみの変形図を表示します。

なめらか : 節点変位の表示とともに、梁要素の場合には、全区間にわたって詳細な変形量を計算して表示します。

相対変位

画面に表示された節点変位の中の最小値を"0"とした時の相対変位を変形図で表示します。

数値

トラス要素の断面力を数値で表示します。

数値のスタイルは、ディスプレイオプションで設定することができます。

小数点以下桁数 : 数値の小数点以下桁数を指定します。

指数型 : 指数型で表示する場合に指定します。

最小 & 最大 : 最大、最小値を表示します。

絶対値最大 : 絶対値が最大になる数値を表示します。

最大 : 最大値のみを表示します。

最小 : 最小値のみを表示します。

制限値(%) : 選択された最大または最小値を基準にして画面表示する節点変位の範囲を設定します。

傾斜角度 : 数値の傾斜角度を設定します。

Note

小数点以下桁数の初期値は、"プレファレンス"で設定することができます。傾斜角度が"0"の時は節点または要素の右側に水平に表示され、反時計回りで角度が適用されます。適切な角度を入力すれば、数値が読み取りやすくなります。

凡例

モデル画面の左側または右側に解析結果に対する各種凡例を表示します。

凡例の位置 : モデル画面での凡例の位置を指定します。

数値表示形式 : 凡例値の出力形式と小数点以下の桁数を指定

アニメーション

トラスに発生した断面力をアニメーションで描写します。

  をクリックし、モデル画面下のアニメーション・コントロールパネル右側の録画ボタン をクリックします。

アニメーションのモード : 解析結果のアニメーションの描写方法を設定します。

等高線図のアニメーション : アニメーションの実行時に、等高線図の色も同時に変化させる場合に指定します。

半周期を繰り返す/全周期を繰り返す : アニメーションの変形過程の繰り返し周期を選択します。

Note

構造物の変形図は'半周期を繰り返す'を、固有モードや座屈モードを描写する時は'全周期を繰り返す'を選択します。

AVIオプション : アニメーション画像の作成に必要な各種の設定項目を入力します。

１ピクセルあたりのビット数 : アニメーション画面のベース画面を生成する時に使用する１ピクセル当たりの色数

 :画像データの圧縮方法を指定します。

半周期あたりのフレーム数 : 半周期分を描写するのに使用するベース画面の数

１秒あたりのフレーム数 : アニメーションの描写時に表示する１秒当たりのベース画面の数

変形前

変形図に変形前の形状を追加で表示します。

鏡像

1/2または1/4モデルで解析した結果を鏡像で表示し、全体モデルに対する解析結果として表示します。

1/2モデルの鏡像 : 1/2 モデルの場合に指定します。

1/4モデルの鏡像 : 1/4モデルの場合に指定します。

対称面 : 鏡像で表示させる時の対称面を指定します。全体座標系を基準にして対象面に垂直な軸方向の座標値を入力します。
