壁要素の断面力図





壁要素のせん断力図(Shear Force Diagram)と曲げモーメント図(Bending Moment Diagram)を表示します。







リボンメニュー : 結果 > 結果 > 断面力> 壁要素の断面力図

ツリーメニュー : メニュー タブ > 結果 > 断面力> 壁要素の断面力図

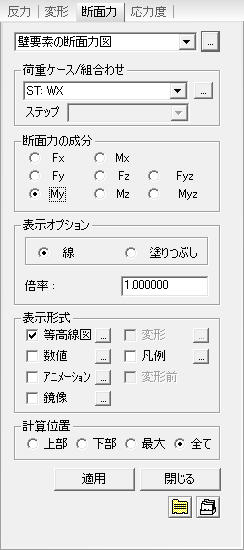

入力ダイアログ

c.jpg荷重ケース/組合わせ

任意の荷重ケースや荷重組合わせ条件を選択します。

荷重組合わせ条件を新規に入力したり、修正または追加する場合には右側の pointpointpointpoint.gifをクリックします。(荷重ケース/荷重組合わせを参照)

ステップ

解析結果を出力する段階(ステップ)を指定します。幾何学的非線形解析での荷重段階(Load Step)及び建物の施工段階解析或いは施工段階別の水和熱解析で定義した追加ステップを指定します。

Note
施工段階解析で出力に適用する施工段階(Construction Stage)は画面表示用施工ステージの選択や施工ステージツールバーで指定します。

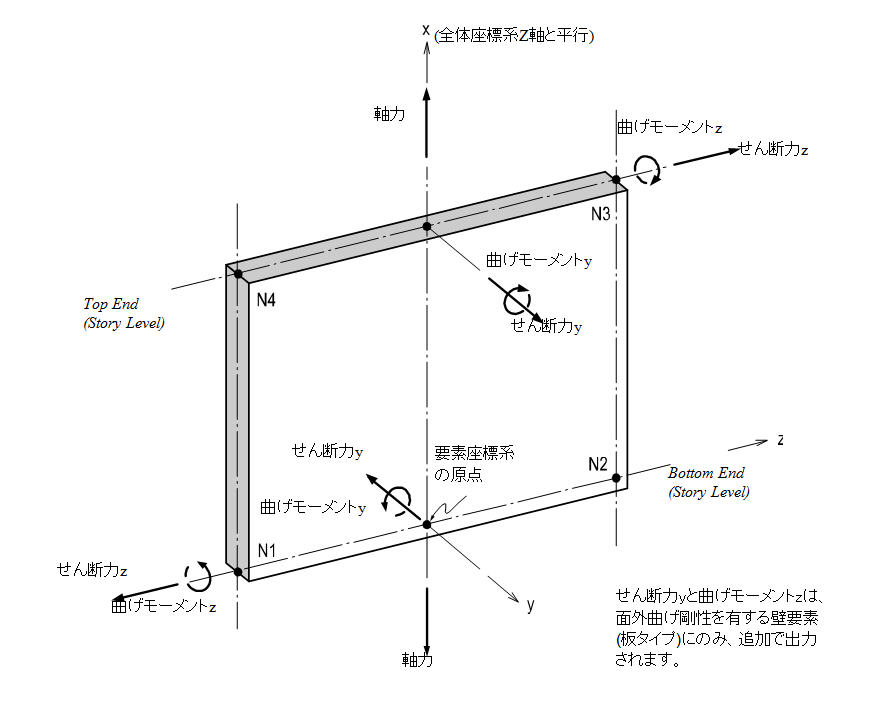

c.jpg断面力の成分

任意の断面力を選択します。

Fx : 要素座標系x軸方向の軸力

Fy : 要素座標系y軸方向のせん断力

Fz : 要素座標系z軸方向のせん断力

Mx : 要素座標系x軸回りのねじりモーメント

My : 要素座標系y軸回りの曲げモーメント

Mz : 要素座標系z軸回りの曲げモーメント




c.jpgディスプレイオプション

線 : 断面力図を外郭線のみで表示します。

塗りつぶし : 断面力図の内部を塗りつぶして表示します。

倍率 : 断面力図の作図倍率を入力します。



c.jpg表示形式

c.jpg一括出力生成(batch1.jpg ,batch2.jpg )
