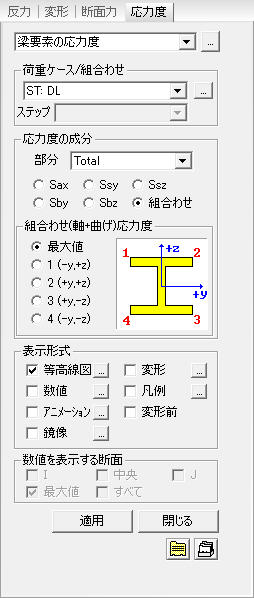

梁要素の応力度

等高線図

梁要素の応力度を等高線図で表示します。

範囲 : 等高線図の領域を指定します。

: 等高線図の色の区分領域を指定します。この機能を利用して、ユーザーが指定した領域に対して特定の色を与えることができます。

色数 : 等高線図に含まれる色数を指定します。(6, 12, 18,24個の色数の中から選択します。)

色相 : 等高線図の色を指定または調整します。

色相表 : 色を指定します。

: 等高線図の各領域別に色を調整することができます。

等高線図の反転 :等高線図の色の変化に対して、その順序を逆順にします。

等高線 : 等高線図の境界線の色を指定します。

要素境界 : 要素の境界線の色を指定します。

等高線図オプション : 等高線図の表示形式を設定します。

塗りつぶし

グラデーション : 等高線図のそれぞれの色をなめらかに変化させて表示します。

等高線を描画 : 等高線図の境界線を表示します。

塗りつぶしなし

等高線図の色で境界線のみを表示します。

単色線 : 等高線図の境界線を色分けせずに単色で表示します。

等高線値の表示

等高線上に各領域を区分する凡例を追加します。

間隔 : 表示する凡例の間隔を指定します。

等高線図の高速表示(大型板/ソリッド要素に適用)

板要素やソリッド要素を使用した大型モデルにおいて、等高線図を表示するのにかかる時間を短縮するために簡略化した等高線図を表示します。

拡張変換

板要素または切断面に沿ってソリッド要素の等高線図を表示する場合に、要素座標系z軸方向を解析結果値の正(+)方向として適用した3次元の等高線図で表現します。

このオプションは、変形図と同時に使用することができません。また、板要素の厚さが表現される隠面処理オプションや上面と下面の断面力(応力度)を同時に表現するオプションと同時に使用することもできません。

変形

モデルの変形図を表示します。

変形図の倍率

モデル画面に表示される変形図の倍率を設定します。

変形の表示方法

変形図の表示形式を選択します。

折れ線 : 節点変位のみの変形図を表示します。

なめらか : 節点変位の表示とともに、梁要素の場合には、全区間にわたって詳細な変形量を計算して表示します。

実際寸法変位(自動スケール Off)

変形量を任意に拡大、縮小せずに実際変形量そのままグラフィックに出力します。大変形を考慮した幾何学的非線形を解析する時に主に適用されます。

相対変位

画面に表示された節点変位の中の最小値を"0"とした時の相対変位を変形図で表示します。

数値

梁要素の応力度を数値で表示します。

数値のスタイルは、ディスプレイオプションで設定することができます。

小数点以下桁数 : 数値の小数点以下桁数を指定します。

指数型 : 指数型で表示する場合に指定します。

最小 & 最大 : 最大、最小値を表示します。

絶対値最大 : 絶対値が最大になる数値を表示します。

最大 : 最大値のみを表示します。

最小 : 最小値のみを表示します。

制限値(%) : 選択された最大または最小値を基準にして画面表示する節点変位の範囲を設定します。

傾斜角度 : 数値の傾斜角度を設定します。

Note

小数点以下桁数の初期値は、"プレファレンス"で設定することができます。傾斜角度が"0"の時は節点または要素の右側に水平に表示され、反時計回りで角度が適用されます。適切な角度を入力すれば、数値が読み取りやすくなります。

凡例

モデル画面の左側または右側に解析結果に対する各種凡例を表示します。

最大、最小変形が発生する要素番号を出力します。

凡例の位置 : モデル画面での凡例の位置を指定します。

数値表示形式 : 凡例値の出力形式と小数点以下の桁数を指定

アニメーション

梁要素の応力度をアニメーションで描写します。

  をクリックし、モデル画面下のアニメーション・コントロールパネル右側の録画ボタン をクリックします。

アニメーションのモード : 解析結果のアニメーションの描写方法を設定します。

等高線図のアニメーション : アニメーションの実行時に、等高線図の色も同時に変化させる場合に指定します。

半周期を繰り返す/全周期を繰り返す : アニメーションの変形過程の繰り返し周期を選択します。

Note

構造物の変形図は'半周期を繰り返す'を、固有モードや座屈モードを描写する時は'全周期を繰り返す'を選択します。

AVIオプション : アニメーション画像の作成に必要な各種の設定項目を入力します。

１ピクセルあたりのビット数 : アニメーション画面のベース画面を生成する時に使用する１ピクセル当たりの色数

 :画像データの圧縮方法を指定します。

半周期あたりのフレーム数 : 半周期分を描写するのに使用するベース画面の数

１秒あたりのフレーム数 : アニメーションの描写時に表示する１秒当たりのベース画面の数

施工ステージオプション :施工段階別解析を実行した場合のアニメーション方法を指定します。

ステージアニメーション :施工段階別のアニメーション

現在ステージ/ステップ :現在施工段階でステップ別のアニメーション

から～まで :アニメーションの開始と終了になる施工段階またはステップの選択

変形前

変形図に変形前の形状を追加で表示します。

鏡像

1/2または1/4モデルで解析した結果を鏡像で表示し、全体モデルに対する解析結果として表示します。

1/2モデルの鏡像 : 1/2 モデルの場合に指定します。

1/4モデルの鏡像 : 1/4モデルの場合に指定します。

対称面 : 鏡像で表示させる時の対称面を指定します。全体座標系を基準にして対象面に垂直な軸方向の座標値を入力します。

一括出力生成を実行するための画面の表示形式を保存したベースファイルの名前を付けます。

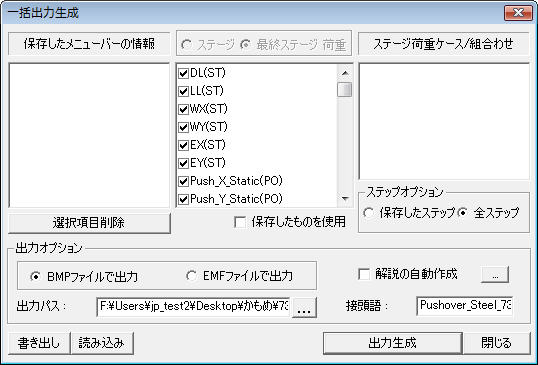

一括出力生成を実行するためのベースファイルと施工段階及び荷重ケース(荷重組合わせ条件)、ステップなどを次のダイアログボックスで指定します。

保存したメニューバーの情報 : 一括出力するベースファイルを選択します。

 : マウスで指定したベースファイルをリストから削除します。

施工段階解析を実行した場合、施工段階に対する一括出力条件を指定します。施工段階解析を実行しない場合は非アクティブになり下部のリストには荷重ケース(荷重組合わせ条件)が羅列されます。

ステージ

各施工段階別の解析結果をすべて一括出力します。下部のリストには施工段階のリストが羅列されます。

最終ステージの荷重

最終段階(Final Stage)の結果のみを出力します。下部のリストには施工段階荷重の組合わせリストが羅列されます。施工段階解析を実行しない場合は荷重ケース(荷重組合わせ条件)リストが羅列されます。

保存したものを使用

ベースファイルの生成時の施工段階または荷重ケース(荷重組合わせ条件)を適用します。

ステージ荷重ケース/組合わせ

施工段階解析を実行した場合、自動生成された施工段階荷重ケースと追加入力した施工段階荷重組合わせ条件のリストが羅列されます。この中で出力物の一括製作に適用する荷重ケース(荷重組合わせ条件)にcheckします。対象施工段階で最終ステージの荷重を指定するか、施工段階解析を実行しないモデルでは非アクティブになります。

ステップオプション

施工段階解析或いは大変形を考慮した幾何学的非線形解析を実行した場合、出力物の一括製作に適用するステップを定義します。

保存したステップ : ベースファイルを作る時のステップのみ適用

全ステップ : すべてのステップを適用

出力オプション

出力ファイルの形式

一括出力する画像ファイルの形式を指定します。 BMPとEMFのどちらかを選びます。

解説の自動作成

一括製作される画像ファイルの左側上端に、解析結果の種類と成分、施工段階とステップ及び荷重ケース(荷重組合わせ条件)などを説明する解説を自動生成して出力します。 ボタンをクリックして解説の文字の大きさと色相、フォントなどを変更することができます。

出力パス

一括製作された画像ファイルを保存する経路を指定します。

接頭語

:生成される画像ファイルの名前に適用される接頭語を指定します。 ファイル名は"接頭語"_"ベースファイル名 "_"荷重組合わせ".bmp(emf)または"接頭語"_"ベースファイル名"_"ステージ"_"ステージ荷重ケース"_"ステップ".bmp(emf) に設定されます。

 : ダイアログボックスの入力内容を反映して画像ファイルを一括製作します。

 /

ベースファイルと一括出力生成ダイアログボックスの入力内容をbinary形式のファイル(fn.bog)に出力します。他のモデルデータと同一な様式の一括出力機能を適用する時は ボタンをクリックしてfn.bogを選択すれば同一な様式の出力物を他のモデルと違う視点で一括製作することができます。

Note

作成されたベースファイルはモデルデータで自動保存されてリストに出力されるので、同一なモデルに対して同一な一括出力様式をまた適用する場合は読み込み/書き出しは必要ありません。
