層グラフ

層せん断力/転倒モーメント（ステップ別）

時刻歴解析による解析段階別の層せん断力及び最大転倒モーメントを出力します。

方向

出力する層せん断力の方向を指定します。

X-方向

Y-方向

層

層せん断力を出力する層を選択します。

: すべての層を選択

: 選択したすべての層の選択を解除

出力形式

せん断力 : 層せん断力を出力します。

転倒モーメント : 転倒モーメントを出力します。

表示形式

時刻歴応答グラフのタイトルを入力して、目盛軸の数値の出力形式を指定します。

グラフタイトル : 時刻歴応答グラフのタイトル

X軸小数点以下桁数 (指数型) : X目盛軸の数値の小数点以下の桁数を入力、または指数表示形式の指定

Y軸小数点以下桁数 (指数型) : Y目盛軸の数値の小数点以下の桁数を入力、または指数表示形式の指定

時刻歴応答解析荷重ケース

時刻歴グラフを描く荷重条件を選択します。

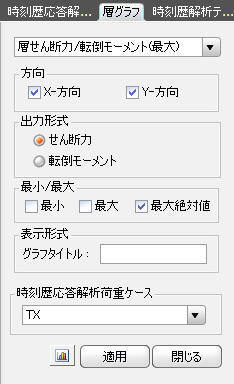

層せん断力/転倒モーメント（最大）

時刻歴解析による解析段階別の層せん断力及び最大転倒モーメントを出力します。

方向

出力する層せん断力及び最大転倒モーメントの方向を指定します。

X-方向

Y-方向

出力形式

せん断力 : 層せん断力を出力します。

転倒モーメント : 転倒モーメントを出力します。

最大/最小

最大 : 層ごとの最大層せん断力表示

最小 : 層ごとの最小層せん断力表示

最大絶対値 : 絶対値が最大である層ごとの最大層せん断力表示

表示形式

時刻歴応答グラフのタイトルを入力して、目盛軸の数値の出力形式を指定します。

グラフタイトル : 時刻歴応答グラフのタイトル

時刻歴応答解析荷重ケース

時刻歴グラフを描く荷重条件を選択します。

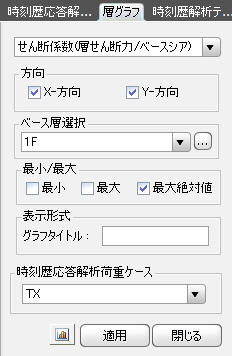

せん断力係数（層せん断力/ベースシーア）

時刻歴解析による解析段階別の最大せん断力係数を出力します。

方向

出力する最大せん断力係数の方向を指定します。

X-方向

Y-方向

ベース層選択

層せん断力を出力する層を選択します。

Note

をクリックするとモデル > 建物&層 > 層を呼び出して該当される層情報の修正ができます。

最大/最小

最大 : 層ごとの最大層せん断力表示

最小 : 層ごとの最小層せん断力表示

最大絶対値 : 絶対値が最大である層ごとの最大層せん断力表示

表示形式

時刻歴応答グラフのタイトルを入力して、目盛軸の数値の出力形式を指定します。

グラフタイトル : 時刻歴応答グラフのタイトル

時刻歴応答解析荷重ケース

時刻歴グラフを描く荷重条件を選択します。

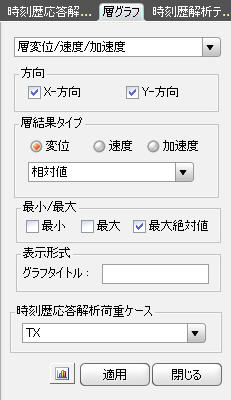

層変位/速度/加速度

時刻歴解析結果を使用した層ごとの最大変位、速度、加速度に対する時刻歴グラフを出力します。

方向

層ごとの最大変位、速度、加速度を出力する方向を指定します。

X-方向

Y-方向

層結果タイプ

層に対して出力する変数を指定します。

変位 : 最大変位

Note

下部のコンボボックスには“相対値”、“絶対値”、“層間変位”、“層間変形角/速度/加速度”がアクティブになります。

速度 : 最大速度

Note

下部のコンボボックスには“相対値”、“絶対値”、“層間変位”がアクティブになります。

加速度 : 最大加速度

Note

下部のコンボボックスには“相対値”、“絶対値”、“層間変位”がアクティブになります。

最大/最小

最大 : 層ごとの最大層せん断力表示

最小 : 層ごとの最小層せん断力表示

最大絶対値 : 絶対値が最大である層ごとの最大層せん断力表示

表示形式

時刻歴応答グラフのタイトルを入力して、目盛軸の数値の出力形式を指定します。

グラフタイトル : 時刻歴応答グラフのタイトル

時刻歴応答解析荷重ケース

時刻歴グラフを描く荷重条件を選択します。
