偏心率

建築物の偏心率(Story Eccentricity)をスプレッド・シート形式のテーブルで確認したり、修正します。偏心率は、建物制御データで、偏心率計算用の層重心(Story Center for Eccentricity Ratio)が定義されていなければなりません。

本機能は結果 >結果テーブル >層 > モジュール定義の機能による結果出力とは関係ありません。

テーブルツールには、多種多様な機能が準備してあります。使用方法の詳細は、次の項目を参照して下さい。

リボンメニュー　：　結果 > テーブル > 層 > 偏心率

ツリーメニュー　：　テーブルタブ > 結果テーブル > 層 > 偏心率

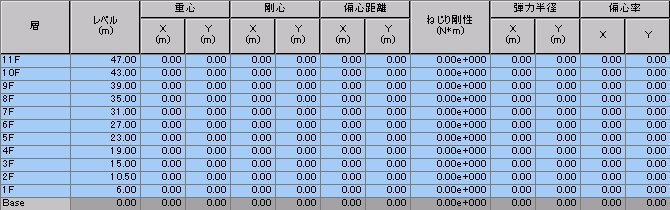

テーブルツールの使用方法を参照して、次のデータを確認します。

層 : 層名

レベル : 層の高さ

重心 : 重量中心の位置

剛心 : 剛性中心の位置

偏心距離. : 偏心距離

ねじり剛性 : 剛性中心位置での層のねじり剛性

弾力半径 : 弾力半径

偏心率 : 偏心率
