変位





水和熱解析の各解析段階で発生する変形状態を、等高線図 (Displacement Contour)で確認します。







リボンメニュー　：　結果 > 結果 > 水和熱解析 > 変位

ツリーメニュー　：　メニュー タブ > 結果 > 水和熱解析 > 変位







c.jpgステップ

希望する水和熱の解析段階を選択します。

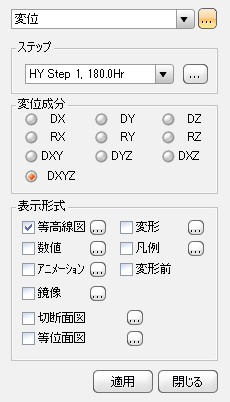

入力ダイアログ



c.jpg変位成分

希望する変位成分を、次から選択します。

DX : 全体座標系 X軸方向の変位成分

DY : 全体座標系Y軸方向の変位成分

DZ : 全体座標系Z軸方向の変位成分

RX : 全体座標系X軸方向に対する回転変位成分

RY : 全体座標系Y軸方向に対する回転変位成分

RZ : 全体座標系Z軸方向に対する回転変位成分

DXY :image9.gif

DYZ :image10.gif

DXZ :image11.gif

DXYZ : image12.gif



c.jpg表示形式
