エンベロップ





解析結果を複数の荷重ケース及び荷重組合わせ条件別にグループ化するエンベロップ条件を定義し、変位、反力、断面力、及び応力度などの解析結果に対する最大/最小値を求めます。







メインメニューから 結果 > エンベロップ...



ツリーメニューの メニュー タブから 結果 > エンベロップ





エンベロップのダイアログで add.gif をクリックすると、次のようなエンベロップを定義するダイアログが表示されます。

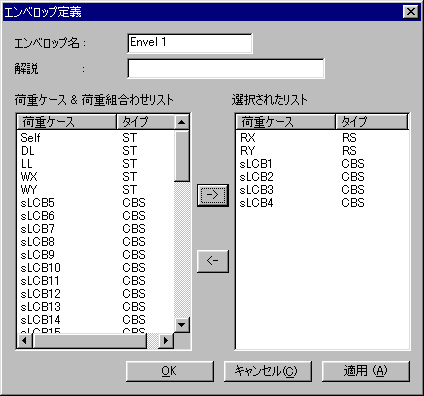

エンベロップ定義ダイアログボックス

c.jpgエンベロップ名

c.jpg解説

c.jpg荷重ケース & 荷重組合わせリスト

c.jpg選択されたリスト
