非線形特性の塑性率(D/D2)結果テーブル

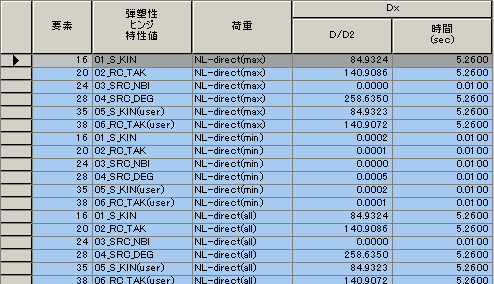

時刻歴解析の結果より非線形要素の応答変形とユーザーによって指定された2次降伏変形に対する比率を利用した柔性をスプレッドシート形式のテーブルで確認します。

テーブル ツールは多様な機能をもっております。詳しい使用方法はテーブルツールの使用法を参照してください。

リボンメニュー　：　結果 > テーブル > 非線形特性 > 塑性率(D/D2)

ツリーメニュー　：　テーブルタブ > 結果テーブル > 非線形特性 > 塑性率(D/D2)

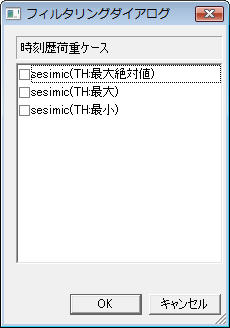

実行すると､フィルタリングダイアログが呼び出されます。出力対象時刻歴荷重条件を選択した後、 をクリックします。

Note

フィルタリングダイアログの使用法は"テーブルツールの使用方法"で結果テーブルを参照してください。

■　 材端バネつきビーム要素、ビーム要素の場合

要素：要素番号

ヒンジ位置：ヒンジの位置

弾塑性ヒンジ特性値：非線形特性の名称

荷重：時刻歴解析結果に対する出力条件

Max：最大値(＋)

Min：最小値(－)

All：絶対応答に対する最大値

DX：全体座標系X軸方向の変位成分

DY：全体座標系Y軸方向の変位成分

DZ：全体座標系Z軸方向の変位成分

RX：全体座標系X軸に対する回転成分

RY：全体座標系Y軸に対する回転成分

RZ：全体座標系Z軸に対する回転成分

D/D2：2次降伏に対する比率

時間：時間

■　 トラス要素の場合

要素：要素番号

ヒンジ位置：ヒンジの位置

弾塑性ヒンジ特性値：非線形特性の名称

荷重：時刻歴解析結果に対する出力条件

Max：最大値(＋)

Min：最小値(－)

All：絶対応答に対する最大値

D/D2：2次降伏に対する比率

時間：最大変形発生時の時間

■　 バネの場合

No：汎用リンク要素の番号

特性値：汎用リンク要素の属性番号

節点1：バネのi節点の節点番号

節点2：バネのj節点の節点番号

弾塑性ヒンジ特性値：非線形特性の名称

荷重：時刻歴解析結果に対する出力条件

Max：最大値(＋)

Min：最小値(－)

All：絶対応答に対する最大値

DX：全体座標系X軸方向の変位成分

DY：全体座標系Y軸方向の変位成分

DZ：全体座標系Z軸方向の変位成分

RX：全体座標系X軸に対する回転成分

RY：全体座標系Y軸に対する回転成分

RZ：全体座標系Z軸に対する回転成分

D/D2：2次降伏に対する比率

時間：時間
