細長比の制限テーブル

許容限界細長比を要素番号の順序で整理してテーブルに表示します。

テーブルで新規にデータを追加、変更、及び削除することができます。また入力したデータは、モデル画面に表示させて確認することができます。

リボンメニュー　：　設計 > テーブル > 一般設計 > 細長比の制限

ツリーメニュー　：　テーブルタブ > 設計テーブル > 一般設計 > 細長比の制限

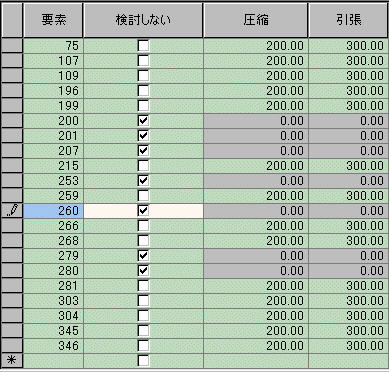

次のようなテーブルが表示され、該当する項目を選択して追加/変更または削除することができます。

要素 : 要素番号

検討しない : 限界細長比(KL/r)の検討の可否を選択

圧縮 : 圧縮力を受ける部材の許容限界細長比

引張 : 引張力を受ける部材の許容限界細長比
