積載荷重の低減率





柱、せん断壁または基礎に作用する軸力を算定する時、該当する柱、せん断壁または基礎用の積載荷重(Live Load)を低減する場合に使用します。

ここでは、積載荷重の低減率を計算するための基本データを入力します。

Note
中国規準の場合はユーザーが低減係数を特別に入力しなくても自動計算されます。







リボンメニュー : 設計 > 一般設計パラメータ > 積載荷重の低減率

ツリーメニュー : メニュー タブ > 設計 > 一般設計パラメータ > 積載荷重の低減率







次のダイアログボックスで入力します。

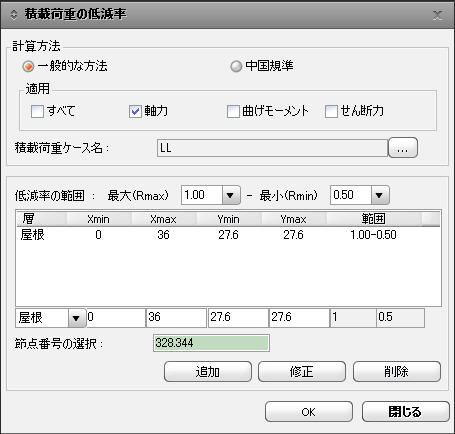

積載荷重の低減率ダイアログボックス

c.jpg計算方法

積載(活)荷重低減(減少)係数計算方法

一般的な方法 : 中国規準以外の規準を適用

中国規準 : 中国規準適用(低減係数自動計算)



c.jpg 適用

積載(活)荷重(Live Load)を低減(減少)係数適用する所要強度を選択します。

すべて : 積載(活)荷重(Live Load)を低減(減少)係数をすべての所要強度に適用

軸力 :積載(活)荷重(Live Load)を低減(減少)係数を所要軸強度に適用

曲げモ-メント : 積載(活)荷重(Live Load)を低減(減少)係数を所要曲げ強度に適用

せん断力 : 積載(活)荷重(Live Load)を低減(減少)係数を所要せん断強度に適用

c.jpg積載荷重ケース名

積載荷重の名前を入力します。

pointpointpointpoint.gif を選択すれば、解析モデルの作成時に入力した積載荷重ケースが表示されます。このダイアログボックスで低減する積載荷重ケースを選択します。

c.jpg低減率の範囲

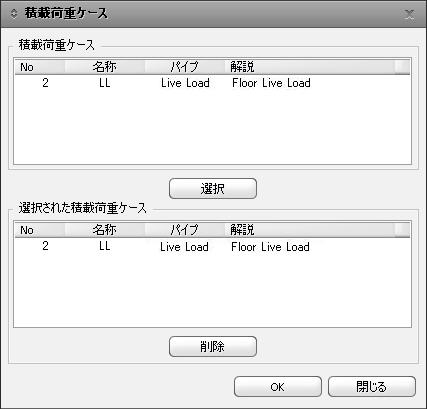

積載荷重ケースのダイアログボックス

c.jpg積載荷重ケース

解析モデルの作成時に入力した積載荷重ケースが表示されます。


積載荷重ケースのリストから、低減する積載荷重ケース(屋根の積載荷重も含む)をマウスで選択した後 select.gif をクリックすると、"選択された積載荷重ケース"に表示されます。

c.jpg選択された積載荷重ケース

積載荷重の低減率の計算時に適用する荷重ケース

delete_2.gif : マウスで選択した荷重ケースを"選択された積載荷重ケース"から削除します。

ok.gif : 入力した値や選択項目を適用して、ダイアログボックスを閉じます。

close.gif : 入力した値や選択項目を適用せずに、ダイアログボックスを閉じます。
