鉄筋（RC材料の修正）
解析モデルの作成時に入力したコンクリート及び鉄筋に対して、材料データの一部を修正または、入力した材料データを設計目的に合わせて他の材料データに変更する場合に使用します。
リボンメニュー ： ホーム > 材料 > 鉄筋
ツリーメニュー ： メニュー タブ > 設計 > RC設計パラメータ > RC材料の修正
ツリーメニュー ： 2次設計タブ > 材料 > 鉄筋

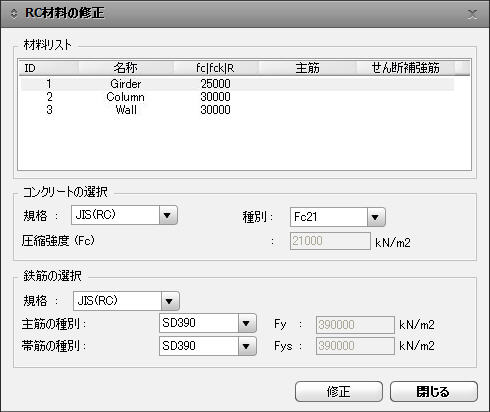

RC材料の修正ダイアログボックス
材料リスト
解析モデルの作成時に入力したコンクリート及び鉄筋が表示されます。変更する材料をマウスで選択します。
コンクリートの選択
選択した材料が表示されて、材料データを変更することができます。
材料データの変更方法
1. 材料データベースを利用する方法
該当の材料が含まれている規格と材料をマウスで選択します。
鉄筋の標準規格はコンクリート標準規格と同様に表示されて、必要に応じてユーザーが変更することができます。すなわち、コンクリートの規格と鉄筋の規格は、必ずしも同じである必要はありません。
2. 使用者が材料データを直接入力する方法
規格の入力ボックスから'None'を選択して、名称の入力ボックスに材料の名前を入力します。以上を入力すると、材料データを入力する入力ボックスがアクティブになり、各項目に対して値を入力します。
圧縮強度(Fc) : コンクリートの設計基準圧縮強度
Note
'None'を選択した場合は、ユーザーが定義した材料で設計機能を実行することができます。安全診断や補修/補強設計の時に、実際の圧縮強度を適用することができるのでたいへん便利です。
鉄筋の選択 (Note 3 参照)
規格 : 鉄筋の規格を選択
主筋 : 主筋の種別
Fy : 主筋の降伏応力度
せん断補強筋 : せん断補強筋の種別
Fys : せん断補強筋の降伏応力度
: ユーザーが入力した値で、材料データを修正します。
: 入力した値や選択項目を適用せずに、ダイアログボックスを閉じます。
【機能活用及び注意事項】
Note 1
選択可能なコンクリート及び鉄筋の標準規格基準データベースは次のようになります。
データベース
Note 2
解析モデルの作成時に入力したコンクリートと鉄筋の材料データの中で、種別、Ec、 fc、主筋の降伏応力度、せん断補強筋の許容応力度などの値が入力されていない場合には、次の値を適用します。
(1) JIS(RC)
|
NAME |
= Fc24 ( 24 N/mm2) |
|
Grade of Main Rebar |
= SD390 (Fy=390 N/mm2) |
|
Grade of Sub Rebar |
= SD390 (Fy=390 N/mm2) |
|
Wc |
= 23.0 kN/m3 (If Fc <= 36 N/mm2) |
|
|
= 23.5 kN/m3 (If Fc <= 48 N/mm2) |
|
|
= 24.0 kN/m3 (If Fc <= 60 N/mm2) |
|
Ec(N/mm2, 解析用） |
= 3.35 X 104 X (Wc/24)2 X (Fc/60)(1/3) |
|
Es |
= 2.05 X 105 N/mm2 |
(2) ASTM(RC)
|
NAME |
= Grade C4000 ( 4000 lb/in2) |
|
Grade of Main Rebar |
= Grade 60 (Fy=60000 lb/in2) |
|
Grade of Sub Rebar |
= Grade 60 (Fy=60000 lb/in2) |
|
Wc |
= 150 lb/ft3. |
|
Ec(lb/in2, 解析用） |
= 33 X Wc1.5 X f'c0.5 |
|
Es |
= 2.9 X 107 lb/in^2 |
(3) CSA
|
NAME |
= C30 ( 30 N/mm2) |
|
Grade of Main Rebar |
= 400R (400 N/mm2) |
|
Wc |
= 2300 kg/m3. |
|
Ec(lb/in2, 解析用） |
= (3300 X f'c0.5+ 6900) X (Wc/2300)1.5 |
|
Es |
= 2.0 X 105 N/mm2 |
(4) BS(RC)
|
NAME |
= C30 ( 30 N/mm2) <- Strength of Cubic (Fcu). |
|
Grade of Main Rebar |
= SD460 (Fy=460 N/mm2) |
|
Grade of Sub Rebar |
= SD460 (Fy=460 N/mm2) |
|
Ec(N/mm2, 解析用） |
= (Fcu/5 + 20.0) X 103 |
|
Es |
= 2.00 X 105 N/mm2 |
(5) EN(RC)
|
NAME |
= C25/30 ( 25 N/mm2) |
|
Grade of Main Rebar |
= SD400 (Fy=400 N/mm2) |
|
Grade of Sub Rebar |
= SD400 (Fy=400 N/mm2) |
|
Ec(N/mm2, 解析用） |
= 9.5 X (Fc+8.0)(1/3) X 103 |
|
Es |
= 2.00 X 105 N/mm2 |
(6) GB(RC)
|
NAME |
= C25 ( 25 N/mm2) |
|
Grade of Main Rebar |
= HRB400 (400 N/mm2) |
|
Ec(N/mm2, 解析用） |
= 105/ (2.2 + 34.7/Fcu) |
|
Es |
= 2.00 X 105 N/mm2 |
(7) GB-CIVIL(RC)
|
NAME |
= C25 ( 25 N/mm2) |
|
Grade of Main Rebar |
= Grade 2 (400 N/mm2) |
|
Ec(N/mm2, 解析用） |
= 105/ (2.2 + 33.0/Fcu) |
|
Es Grade 1 |
= 2.10 X 105 N/mm2 |
|
残り Series |
= 2.00 X 105 N/mm2 |
(8) KS(RC)
|
(9) KS-Civil(RC)
|
NAME |
= C240 ( 240 kgf/cm2) |
|
Grade of Main Rebar |
= SD40 (Fy=4000 kgf/cm2) |
|
Grade of Sub Rebar |
= SD40 (Fy=4000 kgf/cm2) |
|
Wc |
= 2.5 tonf/m3 |
|
Ec(kgf/cm2, 解析用） |
= 4270 X Wc1.5 X fck0.5 (If fck <= 300 kgf/cm2) |
|
|
= 3000 X Wc1.5 X fck0.5 + 70000 (If fck > 300 kgf/cm2) |
|
Es |
= 2.1 X 106 kgf/cm2 |
Note 3
鉄筋の弾性係数は、下記のように設計規準別に定義された値を適用します。
Ec (設計用）
|
(1) AIJ-WSD99 |
= 33500 X (Wc/24)2 * (Fc/60)(1/3) N/mm2 |
|
(2) KSCE-USD96 |
= 15000 X fc0.5 kgf/cm2 (If fc <= 300 kgf/cm2) |
|
|
= 10500 X fc0.5 + 70000 kgf/cm. (If fc > 300 kgf/cm2) |
|
(3) KCI-USD99 |
= 15000 X fc0.5 kgf/cm2 (If fc <= 300 kgf/cm2) |
|
|
= 10500 X fc0.5 + 70000 kgf/cm2 (If fc > 300 kgf/cm2) |
|
(4) ACI318-89 |
= 57000 X f'c0.5 lb/in2 |
|
(5) ACI318-95 |
= 57000 X f'c0.5 lb/in2 |
|
(6) ACI318-99 |
= 57000 X f'c0.5 lb/in2 |
|
(7) AIK-WSD2K |
= 1.4 X 105 kgf/cm2 (If Fc <= 300 kgf/cm2) |
|
|
= 10500 X Fc0.5 + 70000 kgf/cm2 (If Fc > 300 kgf/cm2) |
|
(8) AIK-USD94 |
= 15000 X f'c0.5 kgf/cm2 |
|
(9) BS8110-97 |
= (20 + 0.2 X Fcu) * 103 N/mm2 |
|
(10) Eurocode2 |
= 9.5 X (Fc+8.0)(1/3) X 103 N/mm2 |
|
(11) GB50010-02 |
= 105/ (2.2 + 34.7/Fcu)N/mm2 |
|
(12) CSA-A23. 3-94 |
= 4500 X f'c0.5 N/mm2 |
Note 4
規格の入力ボックスで'None'で選択すれば、ユーザーが定義した材料で設計機能を行うことができます。
Note 5
中国やBS強度基準で材質データを指定する時には円周(Cylinder)公示逓ではない角柱(Cubic) 公示逓のコントリト圧縮強度が適用される。
