梁断面の検定





解析を実行して得られた結果と設計用の入力情報を利用し、各種の設計規準に従ってコンクリート梁部材の断面検定を行う機能です。

適用可能な設計規準は、次の通りです。

日本建築学会の鉄筋コンクリート構造計算規準(AIJ-WSD91)

アメリカコンクリート学会の鉄筋コンクリート構造計算規準(ACI318-89)

アメリカコンクリート学会の鉄筋コンクリート構造計算規準(ACI318-95)

アメリカコンクリート学会の鉄筋コンクリート構造計算規準(ACI318-99)

アメリカコンクリート学会の鉄筋コンクリート構造計算規準(ACI318-02)

イギリスのコンクリート構造設計基準(BS8110-97)

ヨーロッパのコンクリート構造設計基準(Eurocode 2)

大韓建築学会の鉄筋コンクリート構造計算規準(AIK-USD94)

大韓コンクリート学会のコンクリート構造設計規準(KCI-USD99)

大韓土木学会のコンクリート標準示方書(KSCE-USD96)

大韓建築学会の鉄筋コンクリート構造計算基準(AIK-WSD2K)

カナダコンクリート構造設計基準(CSA-A23.3-94)

中国コンクリート構造設計基準(GB50010-02)







リボンメニュー　：　設計 > RC設計 > RC部材検定 > 梁断面の検定

ショートカットキー　：　[Ctrl]+5

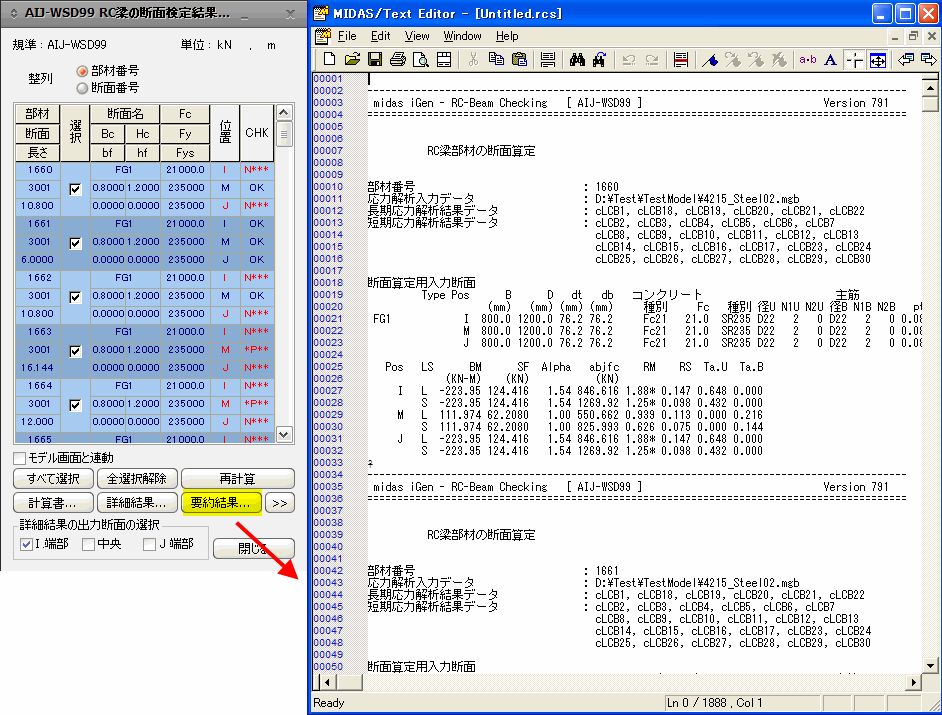

断面検定結果の表示形式には、部材番号別及び断面番号別の２つがあります。部材番号別の表示では、各荷重組合わせ条件の中で、部材の位置(I,M,J)別に最大設計用正・負曲げモーメント及び設計用せん断力に対する断面検定結果を表示します。断面番号別の表示では、さらにその中で同じ断面番号を有する各部材の位置(I, M, J)について、検定値が最大となるものを各断面番号別に表示します。また、検定結果に対して設計耐力以下に納まっている場合は青色、設計耐力を超える場合には赤色で表示します。

断面検定は、断面選定で更新入力またはユーザーが入力した配筋データ、及びＲＣ設計パラメータを利用して実行します。

配筋データが入力されていない場合には、断面検定は実行されません。

断面検定結果は、ユーザーの使用単位系をもとに表示します。



部材 : 部材番号

断面 : 断面番号

長さ : 梁の部材長

選択 : 再計算または結果を出力する部材(梁部材)を選択します。

断面名 : 断面名

Bc, Hc : 梁幅、梁せい

bf, hf : T-型断面の有効スラブ幅、スラブ厚

Fc : コンクリートの設計基準強度

Fy : 主筋の設計用降伏応力度

Fys : せん断補強筋の設計用降伏応力度

位置 : 断面検定の位置 (I,M,J)

検定位置の中で、"M"に対する結果は、部材の中央部分(1/4, 1/2, 3/4)の中で最大の正・負曲げモーメント及びせん断力に対する検定結果を表示します。

CHK : 断面検定結果の表示

= "OK" : 設計用正・負曲げモーメント及び設計用せん断力に対して部材耐力以下に納まっている場合

= "N***" : 設計用負曲げモーメントに対して部材耐力が不足する場合

= "*P**" : 設計用正曲げモーメントに対して部材耐力が不足する場合

= "**Q*" : 設計用せん断力に対して部材耐力が不足する場合

= "NP**" : 設計用正・負曲げモーメントに対して部材耐力が不足する場合

= "*PQ*" : 設計用正曲げモーメント及び設計用せん断力に対して部材耐力が不足する場合

= "N*Q*" : 設計用負曲げモーメント及び設計用せん断力に対して部材耐力が不足する場合

= "NPQ*" : 設計用正・負曲げモーメント及びせん断力に対して部材耐力が不足する場合

= "***A" : 許容付着応力度を満足しなかった場合

上端主筋量 : ユーザーまたは update_rebar.gif によって更新入力された上端筋の断面積を表示します。

下端主筋量  : ユーザーまたは update_rebar.gif によって更新入力された下端筋の断面積を表示します。

N-M, LCB : 梁部材で発生した最大設計用負曲げモーメント及びその時の荷重組合わせ条件

N-Ma : 梁の断面サイズと配筋から計算された設計用負曲げ耐力

検定N : 検定値(設計用負曲げモーメント/設計負曲げ耐力)が、1.0を超える場合は赤色で表示します。

P-M, LCB : 梁部材で発生した最大設計用正曲げモーメント及びその時の荷重組合わせ条件

P-Ma : 梁の断面サイズと配筋から計算された設計用正曲げ耐力

検定P : 検定値(設計用正曲げモーメント/設計正曲げ耐力)が、1.0を超える場合は赤色で表示します。

Q, LCB : 梁部材で発生した設計用せん断力及びその時の荷重組合わせ条件

Qc : 梁部材の設計用せん断耐力



AIK-USD94, Vc =  0.53.jpg



KSCE-USD96, Vc =  0.53c.jpg



KCI-USD99, Vc = 0.53fck.jpg



ACI318-89, ACI318-95, Vc =  2.jpg



検定Q : 検定値(設計用せん断力/設計用せん断耐力)が、1.0を超える場合は赤色で表示します。
