静的増分全体制御

静的増分解析を全体制御する解析条件を一括的に定義します。

全体定義条件は以下の通りです。

1. 初期荷重条件 : 静的増分解析を行うための初期載荷荷重(一般的に重力方向荷重)を設定します。

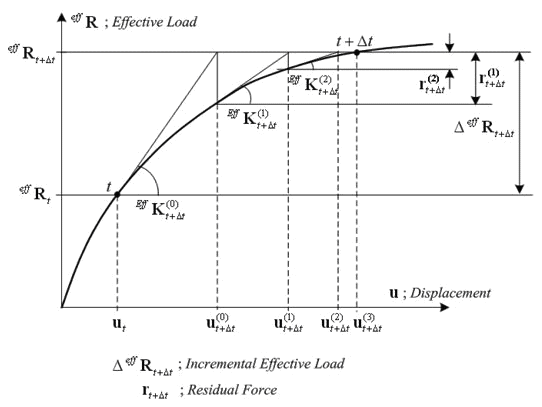

2. 解析収束条件 : それぞれのステップ別収束のための最大繰り返し数、収束判断条件などを入力します。

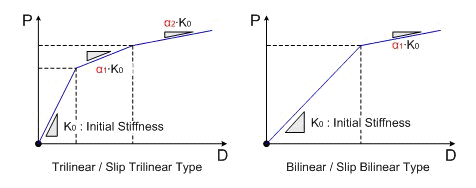

3. 剛性低減率 : 部材降伏後の非線形挙動特性を示す剛性低減率(二線形曲線の場合 1次降伏、三線形曲線の場合 1,2次降伏)を入力します。

4. 分散型(Distributed)梁要素の参照位置指定 : 分散型ヒンジを定義する場合、梁要素の降伏強度の自動計算時に参照する断面の位置を選択します。(もし日本規準(AIJ)の場合にはひび割れモーメント計算時の初期軸力の反映可否を選択することが出来ます。)

リボンメニュー　：　増分解析 > 制御 > 全体制御

ツリーメニュー　：　メニュータブ > 設計 > 静的増分解析データ > 静的増分全体制御

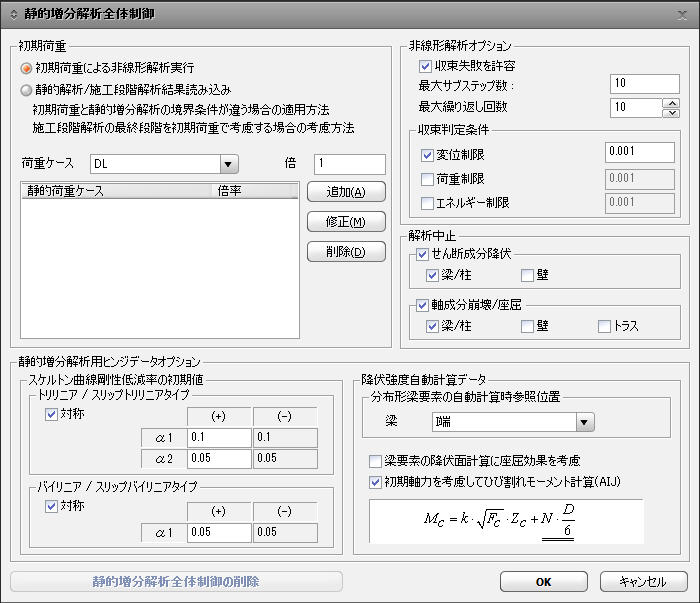

静的増分全体制御ダイアログ

解析のための初期荷重条件を入力します。

初期荷重による非線形解析実行

初期荷重考慮時の一般的な方法です。

静的解析/施工段階解析結果読み込み

1．初期荷重と増分解析の境界条件が違う場合に適用する方法です。

2．施工段階解析の最終段階を初期荷重で考慮する際に使用する方法です。

Note 1

増分解析の初期荷重で施工段階解析の最終段階の部材力と取って解析を遂行する場合、設定した初期荷重に対して増分解析では非線形解析を遂行しなくて施工段階解析で遂行した解析結果を読み込んで処理する方法を適用しています。

Note 2

次の解析条件では設定した初期荷重に対して増分解析で実際非線形解析を遂行しなくて、静的解析で遂行した解析結果を読み込んで処理しています。

-　増分解析で初期荷重と増分解析荷重条件の境界条件/断面増減係数が違う場合

-　増分解析の初期荷重で施工段階解析の最終段階の部材力をとって解析する場合

荷重ケース

初期荷重で適用する静的荷重条件を選択します。

倍率

選択した静的荷重条件に対する荷重係数を入力します。

Note 3

初期荷重入力ダイアログに下のような温度荷重が入力された場合には静的増分解析を実行することが出来ません。

1. 梁断面温度荷重

2. 温度勾配荷重

3. システム温度荷重

4. 節点温度荷重

5. 要素温度荷重

Note 4

初期荷重(一般的に重力方向荷重が載荷された場合)が載荷された場合に発生される応力は静的増分解析時に初期荷重で累積されて処理

されます。しかし発生変位は考慮しません。

Note 5

軸力変動を考慮(PMMタイプを用いる場合)する場合、このオプションを用いて初期荷重を設定する必要があります。
