グラフィックエディタ

MIDASグラフィックエディタは、MIDASファミリープログラムと連動して各種グラフィックファイルを適宜に編集し、印刷することを可能に

するベクトルベースのグラフィック編集プログラムです。プログラムで作成されたBMPまたはEMF (enhanced metafile)形式の図形や

グラフに対して説明の付加等、自由に編集を行い、より質の高いプレゼンテーション用の資料を作成することができます。

またグラフィックエディタは、MicrosoftのPowerpointやWordにおけるグラフィック機能と類似した操作方法を採用していますので

容易に使用することができます。

描画機能

一般的なグラフィックエディタと同様に、以下のように多様な描画機能を提供しています。

- Line (直線)

- Polygon (多角形)

- Rectangle (長方形)

- Poly Curve (曲線)

- Closed Curve (閉曲線)

- Ellipse (楕円/円)

- Text (文字)

- Bitmapイメージ

- Windows Enhanced Metafile (EMF)イメージ

編集機能

作成された図形やグラフを編集するための多様な編集機能を提供しています。

- Select(選択)

- Move(移動)

- Rotate(回転)

- Change Size(サイズの変更)

- Edit Vertices(点の編集)

- Align(整列)

- Cut、Copy、Paste(カット、コピー、貼り付け)

- Grouping/ Ungrouping(グループ/グループ解除)

- Order(図形の重ね順序の変更)

リボンメニュー　：　ツール > エディタ > グラフィックエディタ

ショートカットキー　：　[Ctrl]+[F6]

描画機能

Note

水平線や垂直線及び正方形や円は、[Shift]キーを押した状態で描画します。

編集機能

Select(選択)

グラフィックエディタは基本的に選択モード状態を保持します。

選択モードでない場合には、をクリックして選択モードに切り替えます。選択モード状態でオブジェクトをクリックすれば、

そのオブジェクトが選択されます。複数のオブジェクトを選択するには、マウスの左ボタンを押しながら領域を指定して選択

するか、または[Ctrl]キーを押しながら各オブジェクトを個々にクリックして選択します。最後に選択されたオブジェクトが'参照'

オブジェクトとなり、灰色の選択ハンドルになります。この'参照'オブジェクトは、整列機能において整列元の基準となります。

もし、'参照'オブジェクトを変更する場合は、[Ctrl]キーを押した状態で、希望するオブジェクトをクリックします。

複数のオブジェクトの中から特定のオブジェクトを選択解除するには、[Shift]キーを押しながら解除するオブジェクトをクリックします。

Move(移動)

選択モード状態で、選択したオブジェクトの中央にマウスポインタを位置させると、マウスポインタが　に変わります。

次にマウスの左ボタンを押しながら希望する位置にドラッグすればオブジェクトを移動させることができます。

もし、グリッドスナップがオンの状態であれば、グリッドの位置に移動されます。オブジェクトを正確に移動させようとする

場合には、移動アイコンを使用するのが便利です。該当する方向のアイコンをクリックする度に、1単位ずつ移動し、

[Shift]キーを押しながらアイコンをクリックすると、5単位ずつ移動します。

Align(整列)

整列機能を利用して複数のオブジェクトを容易に整列させることができます。複数のオブジェクトを選択してコマンドを実行すると、

灰色のハンドルを持つ'参照'オブジェクトを基準にして整列されます。

等間隔整列アイコンをクリックすると、選択された複数のオブジェクトを等間隔に配置して整列させます。

サイズ整列アイコンは、複数のオブジェクトのサイズを'参照'オブジェクトに合わせて変更します。

Rotate(回転)

選択したオブジェクトを回転させる場合には、回転アイコンをクリックします。

回転アイコンには、それぞれ"自由回転", "左回りに90度回転", "右回りに90度回転", "左右対称回転", "上下対称回転"があります。

自由回転を選択した場合には、選択されたオブジェクトにマウスポインタを位置させると、ポインタの表示が　　　に変わります。

次にマウスの左ボタンを押した状態で、マウスを動かすことによって自由にオブジェクトを回転させることができます。

Change Size(サイズの変更)

選択されたオブジェクトのサイズの変更が可能な場合には、マウスポインタをオブジェクトのハンドルの上に位置させると、ポインタの

表示が　　　に変わります。選択したハンドルの位置によって、変更可能な方向が異なります。

Grouping/Ungrouping(グループ/アングループ )

複数のオブジェクトを選択した後、をクリックすると、選択してオブジェクトが１つのオブジェクトとなります。

グループを解除する場合には、をクリックします。グループ化した段階によって、最後のグループ化した状態から逆順に１段階

ずつ解除されます。

グループ/アングループ機能は、オブジェクトの上で右クリックして表示されるポップアップメニューからも実行することができます。

Order(図形の重ね順序の変更)

画面上の各オブジェクトは、Z-orderという重ね順序に従って表示されています。この順序が高い程、前面に配置され、低い程、

背面に配置されて見えなくなります。この順序はオブジェクトが作成された順序に従います。重ね順序を変更する場合には、

オブジェクトを選択した後、重ね順序の変更アイコンをクリックします。

重ね順序の変更アイコンは、それぞれ"Front(最前面)"、"Back(最背面)"、"Forward(前面へ)"、"Backward(背面へ)"の機能が

あります。また、オブジェクトの上で右クリックして表示されるポップアップメニューからも実行することができます。

Edit Vertices(点の編集)

をクリックすると、点の編集モード状態になり、各ハンドルがオブジェクトを構成する点の上に表示されます。

点の移動

この状態でマウスポインタをハンドル上に位置させると、ポインタの表示が　　　となり、点の移動が可能であることを確認

できます。マウスの左ボタンでドラッグすれば、点を移動させることができ、同時にオブジェクトの形状も変更されます。

点の挿入

各点の間で、[Ctrlキーを押すと、マウスポインタの表示が　　に変わります。この状態でマウスの左ボタンをクリックすれば、

点が挿入されます。直線、連続直線、及び多角形のオブジェクトに対して使用することができます。

点の削除

点上で[Ctrl]キーを押すと、マウスポインタの表示が　　に変わります。この状態でマウスの左ボタンをクリックすれば、

点が削除されます。直線、連続直線、及び多角形のオブジェクトに対して使用することができます。

Properties(オブジェクトの属性)

変更しようとするオブジェクトを選択した後、　　をクリックするか、またはオブジェクトの上で、右クリックして表示されるポップアップ

メニューから[Properties...]を選択します。そうすると、下図のようなComponent Propertiesのダイアログが表示され、オブジェ

クトに関連する属性を設定することができます。選択されたオブジェクトの種類によって、それぞれ対応した属性が表示され、線の

太さや色、面の塗りつぶしの色などを設定することができます。

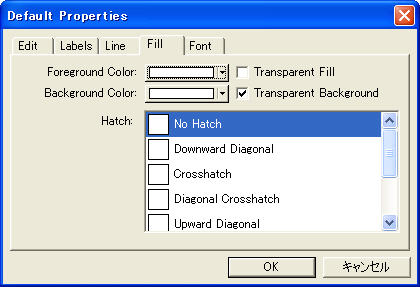

オブジェクトの属性変更のダイアログボックス

その他の機能

Undo/Redo(元に戻す/やり直し)

Undo/Redoのアイコンをクリックすることにより、グラフィックエディタで実行したすべての作業を、最後の作業状態から順に戻したり、

再実行させたりすることができます。

Grid View and Grid Snap(グリッド表示とグリッドスナップ)

をクリックすることにより、グリッドの表示と非表示を切り替えることができます。　　をクリックすれば、グリッドに対してスナップオン

の状態になり、例えば生成されるオブジェクトの各点は、マウスで指定した点から最も近いグリッド上に生成されます。

Zoom(ズーム)

Zoom(ズーム)

画面の一部を拡大しようする場合は、ズームアイコンをクリックします。マウスポインタの表示が　　　に変わった状態で

マウスの左ボタンをクリックすると、一定の比率で画面が拡大され、右ボタンをクリックすると縮小されます。

また左ボタンを押しながら領域を指定すれば、指定した領域が画面に合わせて拡大されます。

Zoom to Fit(ズームフィット)

すべてのオブジェクトを画面一杯に表示できるようズームします。

Zoom to Selection(ズーム選択オブジェクト)

選択したオブジェクトを画面一杯に表示できるようにズームします。

ファイルの関連機能

New(新規作成)

新規に図形やグラフを作成します。

Open(開く)

既存のファイルから図形やグラフを読み込みます。読み込み可能なファイル形式は、MGF(MIDAS Graphic Format)、

BMP、及びEMFです。

Save(保存)

図形やグラフをファイルに保存します。保存できるファイル形式は、MGF(MIDAS Graphic Format) 、BMP、及びEMFです。

Page Setup(ページ設定)

用紙サイズと印刷の向き及び余白を設定します。

Print Preview(印刷プレビュー)

プリンターに印刷される状態を画面に表示します。

Print(印刷)

図形やグラフをプリンターに印刷します。
