ダイアフラム形式





接合部のダイアフラム形式を指定します。







リボンメニュー　：　2次設計 > 断面算定情報 > ダイアフラム形式

ツリーメニュー　：　2次設計タブ > 断面算定情報 > ダイアフラム形式

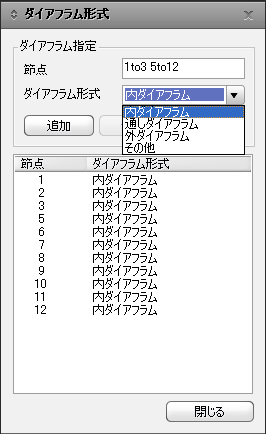

c.jpgダイアフラム指定

節点 : モデル画面からダイアフラム形式を入力したい節点を選択します。

ダイアフラム形式 : 指定したいダイアフラム形式を選択します。
