保有水平耐力グラフ

結果グラフ

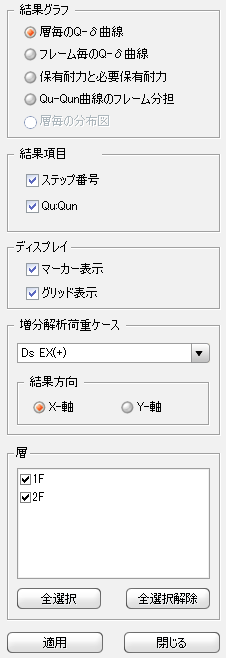

グラフで結果を表示したい項目を選択します。

層毎のQ-δ曲線・フレーム毎のQ-δ曲線

グラフの下に終了条件が出力されます。

グラフからマウス右クリックすると、グラフをイメージ/テイスト/Excel/印刷する機能が

表示されます。

保有耐力と必要保有耐力・Qu-Qud曲線のフレーム分担

グラフからマウス右クリックすると、Qud,βu,Ds,Fes,Qun,Qu,Qu`/イメージ保存/印刷

する機能が表示されます。

結果項目

結果グラフで選択したグラフによって表示されない項目もあります。

ステップ番号（保有水平耐力）：保有水平耐力時のステップ番号を出力します。

ステップ番号（Ds）：Ds時のステップ番号を出力します。

ステップ表示：ステップを表示します。

Qu:Qun：QuとQunの値を表示します。

指定ステップ：階ごとのステップを線で結びます。

Qun：Qunの値を表示します。

Qu：Qu（保有水平耐力時）の値を表示します。

Qu'：Qu'（Ds算定時）の値を表示します。

マーカー

マーカー表示：チェックすると現在表示しているグラフにマーカー表示します。

グリッド表示：チェックすると現在表示しているグラフにグリッド表示します。

増分解析荷重ケース

増分解析ケースが結果を出力する方向を選択します。

層/立面図

結果を表示する層や構造グループを選択します。
