• 選択したジオメトリの内部に内部オブジェクトとして存在するエッジやポイントを削除します。

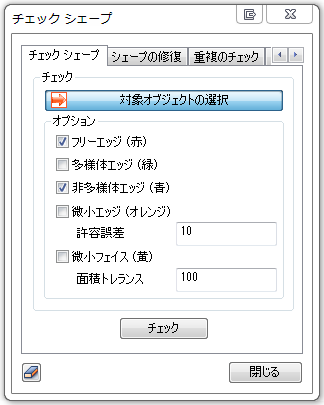

チェックシェープ

下記のオプションで確認したい情報をチェックすると該当情報が指定の色にハイライトされモデルの表面に表示されます。

この詳細情報はアウトプットウィンドウにも表示されます。

フリーエッジ（赤）：　アウトラインエッジが赤色に表示されます。

多様体エッジ（緑）：　2個のフェイスに触れているエッジが緑色に表示されます。

非多様体エッジ（青）：　３個のフェイスに触れているエッジが青色に表示されます。

微小エッジ（オレンジ）：　指定サイズ以下の微小エッジがオレンジ色に表示されます。

微小フェイス（黄）：　指定サイズ以下の微小フェイスが黄色に表示されます。

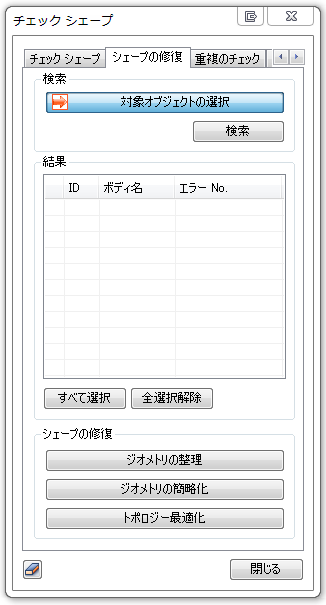

シェープの修復

ジオメトリ形成エラーになる要素を自ら分類し修復する便利な機能です。ジオメトリ構造に不明な問題がありメッシュの生成などができないときに役立ちます。

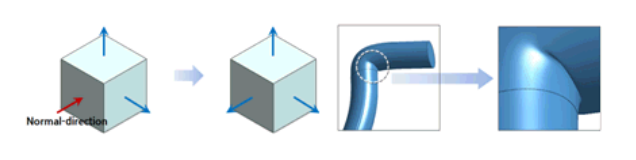

ジオメトリ整理→ジオメトリの簡略化→トポロジー最適化　順に実行してください。

ジオメトリ整理  ： 無効なジオメトを修復します。

ジオメトリの簡略化  ： 不規則なジオメトリを修復する

• Bスプラインサーフェス ；平面、円柱、球、円錐、トーラス

• Bスプライン曲線 ； 線、円、楕円

• 不規則な形状 ；簡略化する。

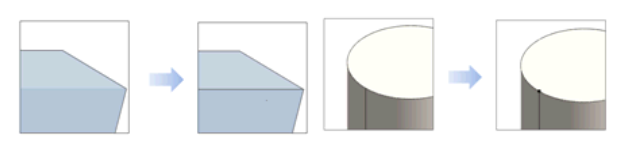

トポロジー最適化  ： メッシュ生成のエラー要素を取り片付けます。

• ジオメトリを簡素化し、重複したエッジ/サーフェスを自動的に削除します。

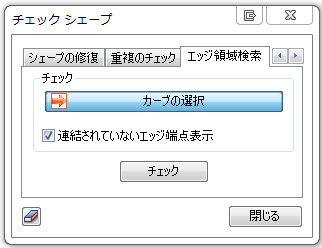

エッジ領域検索

ライン同士のリンクを確認します。CADからジオメトリを読み込んだ場合、ライン間のリンクが切れているエリアを確認することができます。
