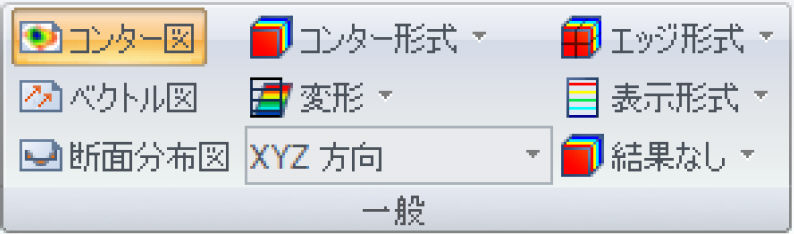

コンター図ON/OFFによって画面上にコンター図を出力するかしないかを決定します。

                           <コンター図On>                                             <コンター図OFF>

コンタープロパティ

コンター図はグラフィック表現形式の設定機能と重複してより多様なグラフィック結果が出力できます。

[結果カラー]

選択した結果のカラーをコンター図若しくはモデルメッシュのカラーで表現します。

          <コンター図>                                                         <モード(シェーディング)>

• コンター図

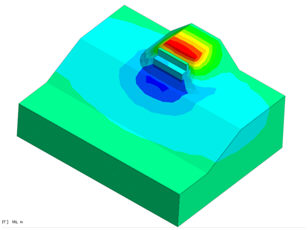

結果のカラーをコンター図のカラーでプロットします。

• モード(シェーディング)

結果のカラーをモデルメッシュカラーでプロットします。解析結果をコンター形式をを除いたエッジ形式、変形、表示形式のコンターラインを反映した表現が可能になります。

コンターラインの設定

コンター図プロパティのライン表示、カラー、幅を調整してコンターの分布を明確に表示できます。

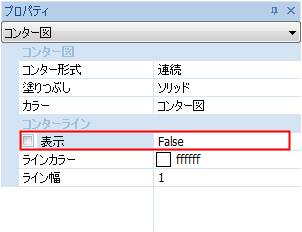

<コンターライン表示チェック解除時>

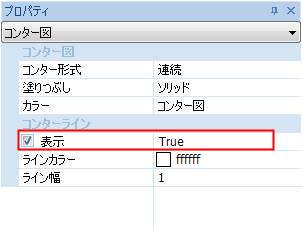

<コンターライン表示チェック時>
