R.C. Frame/Box Culvert Bridge
기능
일반 라멘교, 지중 라멘교, Pi형 라멘교 그리고 지중 암거 등의 철근콘크리트 라멘교를 Wizard 기능을 이용하여 자동 생성합니다.
R.C. Frame / Box Culvert Wizard에 의해 자동생성되는 모델데이터에 대한 자세한 사항은 "라멘교 따라하기" 예제를 참조하기 바랍니다.
호출
Main Menu에서 Model > Structure Wizard > R.C. Frame / Box Culvert
Tree Menu의 Menu 탭에서 Geometry > Structure Wizard >R.C. Frame / Box Culvert
입력

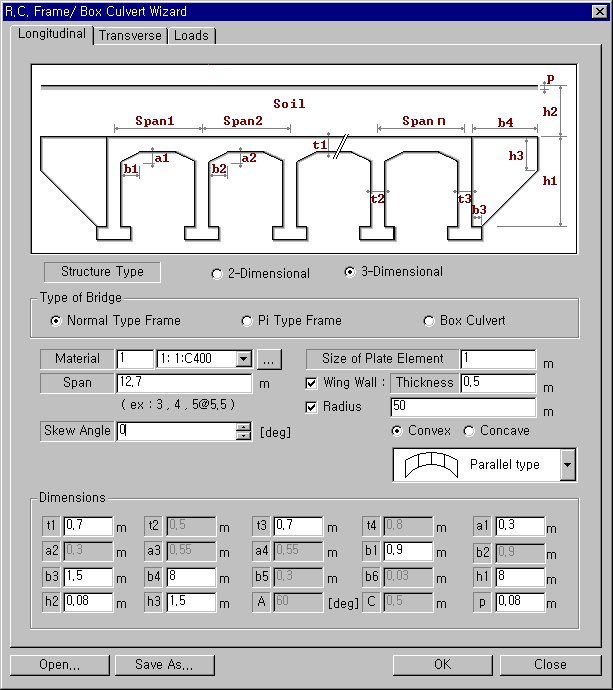

R.C. Frame /Box Culvert Wizard Longitudinal 대화상자
Longitudinal
탭
라멘교의 형식 및 종방향 제원을 입력합니다.
Structure Type
라멘교 모델의 형식을 지정합니다.
2-Dimensional : 2차원 라멘교
3-Dimensional : 3차원 라멘교
Type of Bridge
교량형식을 지정합니다.
Normal Type Rahmen : 일반 라멘교
Note
Normal Type Rahmen에서 토피고의 높이 입력에 따라 지중라멘과 노출라멘으로 구분된다.
Pi Type Rahmen : Pi형 라멘교
Box Culvert : 지중 암거
Note
Box Culvert에서 토피고의 높이 입력에 따라 지중라멘과 노출라멘으로 구분된다.
Material : 라멘교의 재질
Span : 지간
Skew Angle : 3차원 라멘교의 사각
Size of Plate Element : 판요소의 종방향 최대치수
Wing Wall
Thickness : 날개벽의 두께
Radius : 곡선교의 경우 반경
Convex : 곡률방향이 볼록인 경우(원의 중심이 하부)
Concave : 곡률방향이 볼록인 경우(원의 중심이 상부)
Radiate Type : 라멘교의 지간의 방사형으로 변경되는 경우
Parallel Type : 라멘교의 지간이 일정한 경우
Note
Radiate Type은 곡선교의 경우에 활성화되며, "Convex"를 선택 한 경우는 곡률반향이 볼록하고 지간이
원 내부방향으로 줄어든다.
Dimensions
안내그림을 참조하여 교량제원을 입력합니다.

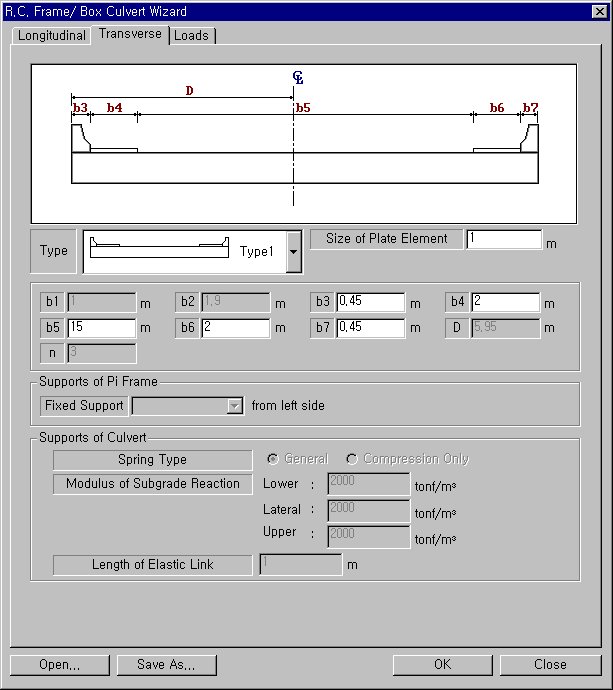

R.C. Frame /Box Culvert Wizard Transverse 대화상자
Transverse
탭
라멘교의 횡방향 제원을 입력합니다.
Type
라멘교의 횡방향 형태를 방호벽과 중앙분리대의 유무에 따라 지정합니다.
|
Type |
좌측 |
우측 |
|
|
방호벽 |
방호벽 |
|
|
방호벽 |
중앙분리대 |
|
|
중앙분리대 |
방호벽 |
Size of Plate Element : 판요소의 횡방향 최대치수
b1, b2, ~ D, n : 안내그림을 참조하여 라멘교의 횡방향 제원을 입력
Supports of Pi Rahmen
Fixed Support : Pi형 라멘교에서 구속되는 지점의 위치결정(Bearing수 = n+1)
Supports of Culvert
지중암거의 지점형식과 지반반력계수를 지정합니다.
Spring Type
General : 일반 탄성스프링강성
Compression Only : 압축전담 탄성스프링강성
Note
"Compression Only"는 2차원 Box Culvert 형태의 라멘교에만 적용된다.
Modulus of Subgrade Reaction
위치별 지반반력계수를 입력합니다.
Length of Elastic Link : 탄성연결요소의 길이

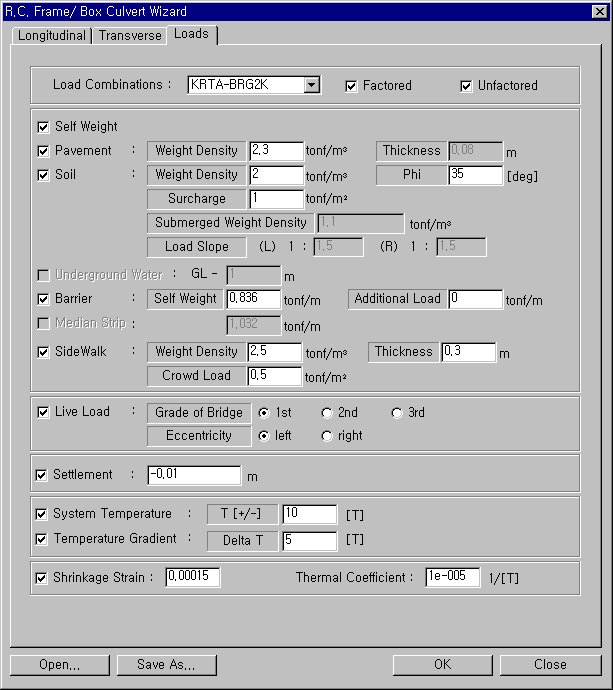

R.C. Frame/Box Culvert Wizard Loads 대화상자
Loads
탭
하중정보를 입력합니다.
Load Combinations
Factored : 극한하중 검토를 위한 계수하중 조합조건 자동생성
Unfactored : 사용성 검토를 위한 사용하중 조합조건 자동생성
Self weight : 자중
Pavement : 포장하중
Weight Density : 포장재료의 단위체적당 중량
Thickness : 포장재료의 두께
Soil : 토압
Weight Density : 흙의 단위체적당 중량
Phi : 마찰각
Surchage : 상재하중
Underground Water : 지하수위면의 높이
Barrier : 방호벽하중
Self weight : 방호벽의 자중
Additional Load : 방음벽, 난간등에 의해 방호벽에 추가되는 하중
Median Strip : 중앙분리대하중
Side Walk : 보도하중
Weight Density : 보도의 단위체적당 중량
Thickness : 보도의 두께
Crowd Load : 군중하중
Live Load : 활하중
Grade of Bridge : 교량등급
Eccentricity : 활하중 편축재
Settlement : 지점침하량
Note
지점침하량을 입력하면 지지부의 위치별로 자동생성된 지점 침하 그룹에 대하여 "지점 침하를 자동고려한 해석기능"이
적용된다.
System Temperature : 온도하중
Temperature Gradient : 온도구배, 슬래브 상하면의 온도차
Shrinkage Strain : 건조수축 변형률
Note
생성될 모델에는 Element Temperatures Load로 적용된다.
Thermal Coefficient : 선열팽창계수
R.C. Frame /Box Culvert Wizard에서 *.wzd 파일로 저장한 데이터를 불러 들이는 기능입니다. 이 기능을 이용하면 midas Civil 을 다시 실행한 후, Wizard 내에서 기존의 입력한 데이터 수정 및 확인할 수 있습니다.
R.C. Frame /Box Culvert Wizard에서 입력한 데이터를 *.wzd 파일로 저장하는 기능입니다.
