Elements Table

요소와 관련된 각종 데이터를 Spread Sheet 형식의 Table로 입력하거나 수정합니다.

midas Civil 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.

Main Menu 에서 Model > Elements > Elements Table

Tree Menu의 Table 탭에서 Tables > Structure Tables > Elements

단축키 : [Ctrl]+[Alt]+M

Table Tool의 사용방법을 참조하여 다음 데이터를 입력하거나 수정합니다.

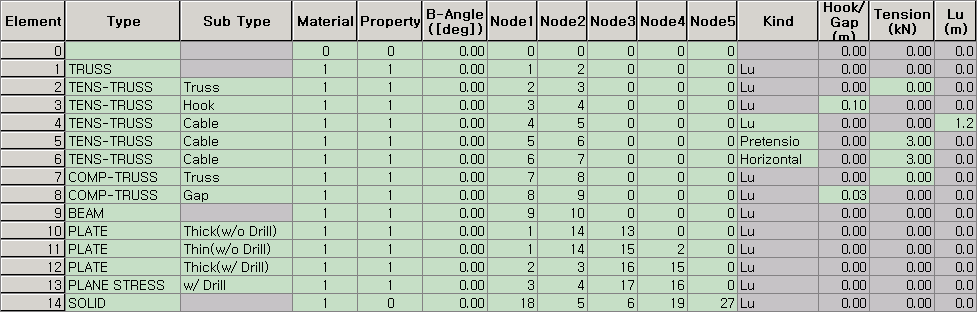

Element Table

Element : 요소번호

Type : 요소종류

Sub Type : 요소종류의 소분류

Material : 재질번호

Property : 단면번호

ß Angle : 선요소의 경우 단면의 배치방향 지정을 위한 Beta Angle

Node 1 ~ 8 : 요소연결 절점번호

Kind : Cable 요소의 장력 입력방법 (Create Elements 참조)

Hook/Gap : Hook 요소의 경우 Hook Distance, Gap 요소의 경우 Gap Distance

Tension : Cable 요소의 경우 입력된 Pretension 값

Lu : Cable 요소의 장력을 길이비(Lu/L)로 입력할 경우 Cable의 무응력장 길이 (Create Elements 참조)
