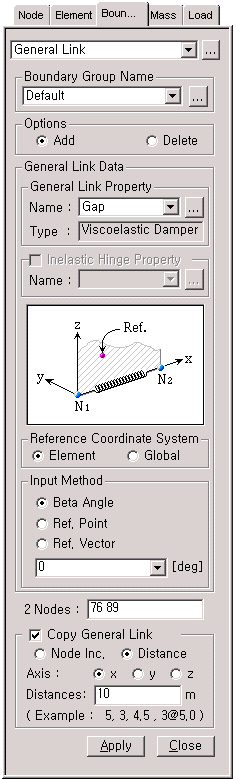

General Link 의 우측   : General Link Table 표시

Boundary Group Name

입력한 경계조건을 포함할 Boundary Group을 선택합니다. Group 지정이 불필요한 경우 "Default"를 선택합니다. Boundary Group을 추가생성하거나 수정하기 위해서는  버튼을 클릭하여 Define Boundary Group 대화상자를 호출합니다.

  Options

Add : 임의의 두 절점에 범용연결요소를 신규로 입력할 경우

Delete : 임의의 두 절점에 이미 입력되어 있는 범용연결요소를 삭제할 경우

  General Link Data

General Link Property : 범용연결요소의 속성을 지정합니다. General Link Property를 추가생성하거나 수정하기 위해서는 버튼을 클릭하여 General Link Property 대화상자를 호출합니다.

Name : 지정된 General Link Property의 Name을 보여줍니다.

General Link Type : 지정된 General Link Property의 Type을 보여줍니다.

Inelastic Hinge Property :

Name : 지정된 Inelastic Hinge Property의 Name을 보여줍니다.

Reference Coordinate System :

Element :

Global :

Input Method : 범용연결요소의 배치방향을 정의합니다.

Beta Angle :

Ref. Point :

Ref. Vector : z

  2 Nodes

범용연결요소를 입력하려는 2개 절점의 번호를 입력합니다. 마우스에디터 기능을 이용하여 마우스로 두 점을 클릭하면 범용연결요소가 입력됩니다.

 Copy Nonlinear Link

General Link Data에서 지정한 조건을 복제하여 동시에 여러 개의 범용연결요소 입력

Node Inc.

절점번호의 증분을 이용하여 여러 개의 범용연결요소를 동시에 생성합니다.

Number of Times : 복제 횟수

Node Increment : 절점번호의 증분

Distance

절점간의 거리를 이용하여 여러 개의 범용연결요소를 동시에 생성합니다.

Axis : 복제하려는 축방향 지정

Distances : 복제거리와 횟수 입력
