Change Boundary Group
기능
경계조건 그룹(Boundary Group)으로 지정된 경계조건을 다른 경계조건 그룹으로 복제, 이동하거나 삭제합니다.
교량의 시공단계별 해석시 각 시공단계별 모델의 경계조건을 입력할 때, 기존의 시공단계에 입력된 경계조건을 복제하거나 수정하여 적용하는 경우 주로 사용됩니다.
호출
Main Menu에서 Model > Group > Change Boundary Group
Tree Menu의 Menu 탭에서 Geometry > Group > Change Boundary Group
사용
|
|

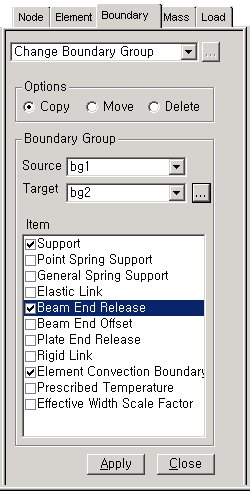

Copy : Source Group에 포함된 경계조건을 Target Group으로 복사 Move : Source Group에 포함된 경계조건을 Target Group으로 이동 Delete : Source Group에 포함된 경계조건을 삭제
Source : 경계조건을 복제, 이동 또는 삭제할 원본 그룹 Target : 경계조건을 복제 또는 이동할 대상 그룹. Delete 지정시에는 비활성화
Item : 복제, 이동 또는 삭제하고자하는 경계조건의 종류를 선택 |
: Define Boundary Group 대화상자를 호출하여 그룹을 추가로
정의하거나 수정
